RADAR cảnh báo độ cao thấp LT-X07A + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Tự chọn)
Bảng giới thiệu sản phẩm:

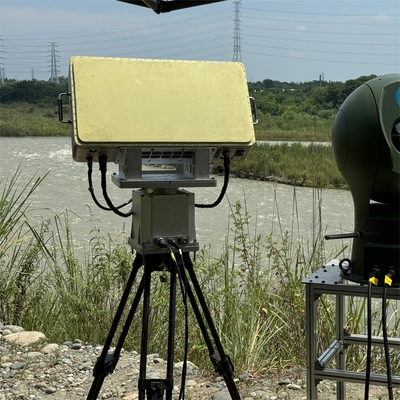

Radar LT-X07A là một thiết bị giám sát và trinh sát ở độ cao thấp tìm kiếm và theo dõi các mục tiêu trên mặt đất, trực thăng ở độ cao thấp, tên lửa, UAV và các mục tiêu trên mặt biển,và có thể thực hiện phân loại và công nhận sơ bộ. Radar LT-X07A áp dụng một hệ thống radar phased array hoạt động với kích thước độ cao và quét cơ học azimuth; đo góc xung đơn pitch,phù hợp với radar duy nhất bao gồm toàn bộ đường azimuthHệ thống radar an ninh độ cao thấp có thể phát hiện và trích xuất thông tin mục tiêu trong môi trường phức tạp với sự lộn xộn đất mạnh mẽ, cung cấp hỗ trợ thông tin cho nhân viên chiến đấu.

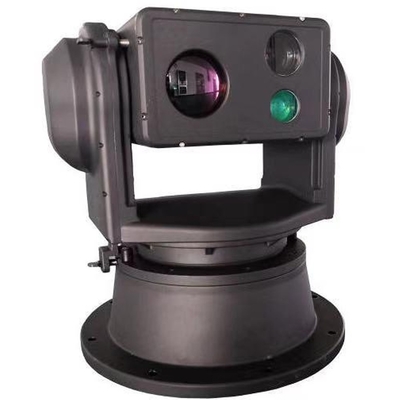

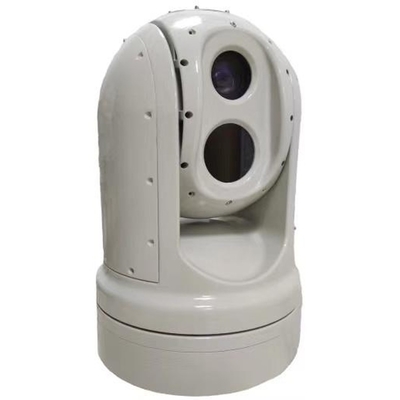

LT-A2 có tính linh hoạt và khả năng cơ động để nhắm mục tiêu bay ở độ cao thấp (UAV, bong bóng hóa học, chim bionic) ở các vị trí không giới hạn.theo dõi khóa, phát hiện và cảnh báo. tích hợp với máy ảnh nhiệt hồng ngoại không làm mát, camera ánh sáng nhìn thấy, máy đo tầm xa laser và mô-đun thuật toán thông minh,nó có thể đạt được công việc giám sát liên tục không người lái ngày và đêmĐồng thời, nó áp dụng công nghệ thị giác ban đêm hình ảnh nhiệt hồng ngoại, có khả năng che giấu tốt, khả năng thâm nhập sương mù mạnh mẽ và không bị hạn chế bởi các nguồn ánh sáng.Nó có thể thích nghi liền mạch với thiết bị đầu cuối trên tàu như hệ thống radar liên kết, hệ thống phát hiện vô tuyến và hệ thống nhiễu toàn tần số.
Tính năng sản phẩm:
1Chống mạnh đối với sự lộn xộn môi trường.
2Khả năng phát hiện mục tiêu nhỏ và chậm.
3Với một thiết bị điều chỉnh độ cao, có thể điều chỉnh góc của ăng-ten, áp dụng cho một loạt các điều kiện địa lý khác nhau.
4Giải quyết các khó khăn kỹ thuật theo dõi và nhận ra nhiều mục tiêu trong môi trường ồn ào.
5, Công nghệ tự động lấy nét nhận dạng trí tuệ đa vị trí, có thể đạt được thông qua nhiều phương pháp lấy nét và kích hoạt phương pháp để đạt được lấy nét nhanh.
6Phần mềm điều khiển thiết bị front-end có thể được nâng cấp trực tuyến thông qua mạng, làm cho bảo trì trong tương lai dễ dàng hơn nhiều.
7Chức năng định vị 3D, có khả năng phóng to và nhấp vào trung tâm khi chọn hộp, tạo điều kiện vận hành thiết bị.
8"Turntable re-power the PTZ self-test can be returned to the user-set zero position or the position of power failure, support for remote restart function" (Điều này được sử dụng để hỗ trợ chức năng khởi động từ xa).
9"Máy quay tốc độ biến đổi phổ quát đạt được giám sát góc mù toàn diện và định vị chính xác cao.
10Thiết kế chuyên nghiệp của vỏ, đẹp, nhẹ, mạnh mẽ, chống nhiệt độ cao, chống ăn mòn, chống nước và chống mưa axit.
11Được trang bị khóa di chuyển, xe có thể bị khóa trong khi di chuyển nhanh; đồng thời nó có thể được trang bị một cơ sở gắn flange ổn định và hấp thụ va chạm,có hiệu quả làm giảm rung động và bảo vệ sự ổn định của thiết bị.
12Được trang bị mô-đun liên kết tự động thông minh, mô-đun theo dõi tự động, mô-đun phát hiện tự động và có khả năng cung cấp thông tin phản hồi về mục tiêu trên không.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: 0°-60° | |
| Tốc độ ăng ten | Tối đa 90 °/s |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | RCS = 0,01m27km |
| Phạm vi mù | 240m |
| Nghị quyết | Độ phân giải phạm vi: 15m |
| Độ phân giải Azimuth:3° | |
| Độ phân giải pitch:6° | |
| Độ chính xác | Độ chính xác phạm vi ≤10m |
| Độ chính xác Azimuth≤0,5° | |
| Độ chính xác độ nghiêng ≤0,6° | |
| Tốc độ phóng xạ mục tiêu | 10-1000m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 320w |
| Kích thước thiết bị phía trước | ≤610mm*650mm*120mm |
| Trọng lượng | ≤25kg+15kg ((Radar Front-end Equipment + Servo Turntable) |
| Tên tham số | Giá trị tham số |
| Độ phân giải ánh sáng nhìn thấy được | 2MP / 4MP / 8MP tùy chọn |
| Độ dài tiêu cự của ống kính nhìn thấy được | 300mm |
| Độ phân giải hồng ngoại | 384X256/640X512 Tùy chọn |
| Độ dài tiêu cự của ống kính hồng ngoại | 30-150mm; Zoom quang học 5x |
| Đo khoảng cách bằng laser | Độ dài sóng 1570nm |
| Năng lượng: 2km (UAV 0.3m) | |
| Tần số hoạt động:1Hz | |
| Tăng cường hình ảnh quang học | Máy quay quang sợi cao độ chính xác tùy chọn để duy trì hình ảnh ổn định và hoạt động trong khi xe đang di chuyển |
| Độ chính xác vị trí máy quay | ± 0.05 |
| Độ chính xác theo dõi máy quay | 1mrad |
| Phạm vi góc của máy quay | Phương diện ngang 0-360° không giới hạn vị trí xoay liên tục; |
| Độ nghiêng ± 90° | |
| Tốc độ chuyển động của bàn xoay | Tối đa ngang 100°/S |
| Độ nghiêng tối đa 80°/S | |
| Toàn bộ cỗ máy thích nghi với môi trường | -40°C-+60°C, đáp ứng các tiêu chuẩn như tác động rung động, tương thích pin, khuôn phun muối, IP67 trong cabin / IP66 cho toàn bộ máy, vv |
| Tổng tiêu thụ năng lượng | 300W |
| Cung cấp điện | DC48V, Được trang bị nguồn điện ổn định chống nước AC220 ± 20% V |
| Giao diện bên ngoài | 1 × 10Base-T/100Base TX, giao diện RJ45, giao diện nguồn điện, cổng điều khiển hàng loạt, v.v. |
| Trọng lượng | 35kg |
| Kích thước | 420mm × 280mm × 385mm (Các cấu hình khác nhau phụ thuộc vào điều kiện thực tế) |
