RADAR cảnh báo độ cao thấp LT-Ku07A + LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Tự chọn)
Bảng giới thiệu sản phẩm:

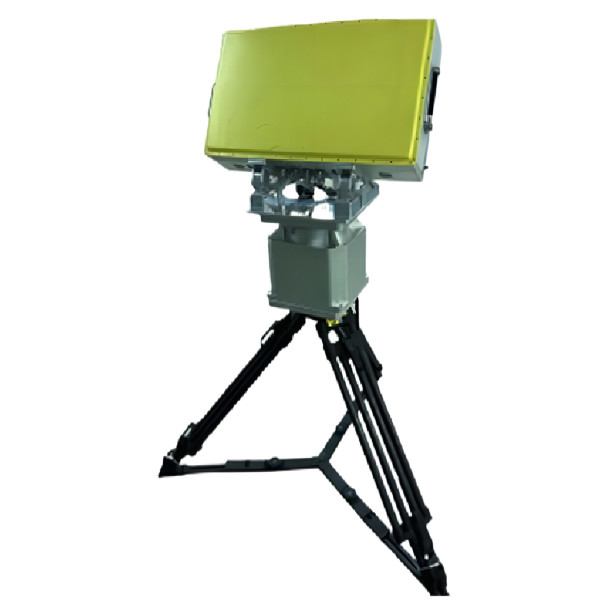

Radar một chiều ba phối hợp phased array LT-Ku07A là một thiết bị giám sát và trinh sát ở độ cao thấp, hoạt động trong băng tần Ku.Radar này sử dụng hệ thống AESA (Active Phased Array)Trong chiều cao, quét pha được sử dụng để quét, trong khi ở chiều azimuth, quét cơ học được sử dụng để quét để đạt được bảo hiểm azimuth 360 °.Toàn bộ máy áp dụng một thiết kế mô-đun và trạng thái rắn để đảm bảo độ tin cậy của thiết bị.

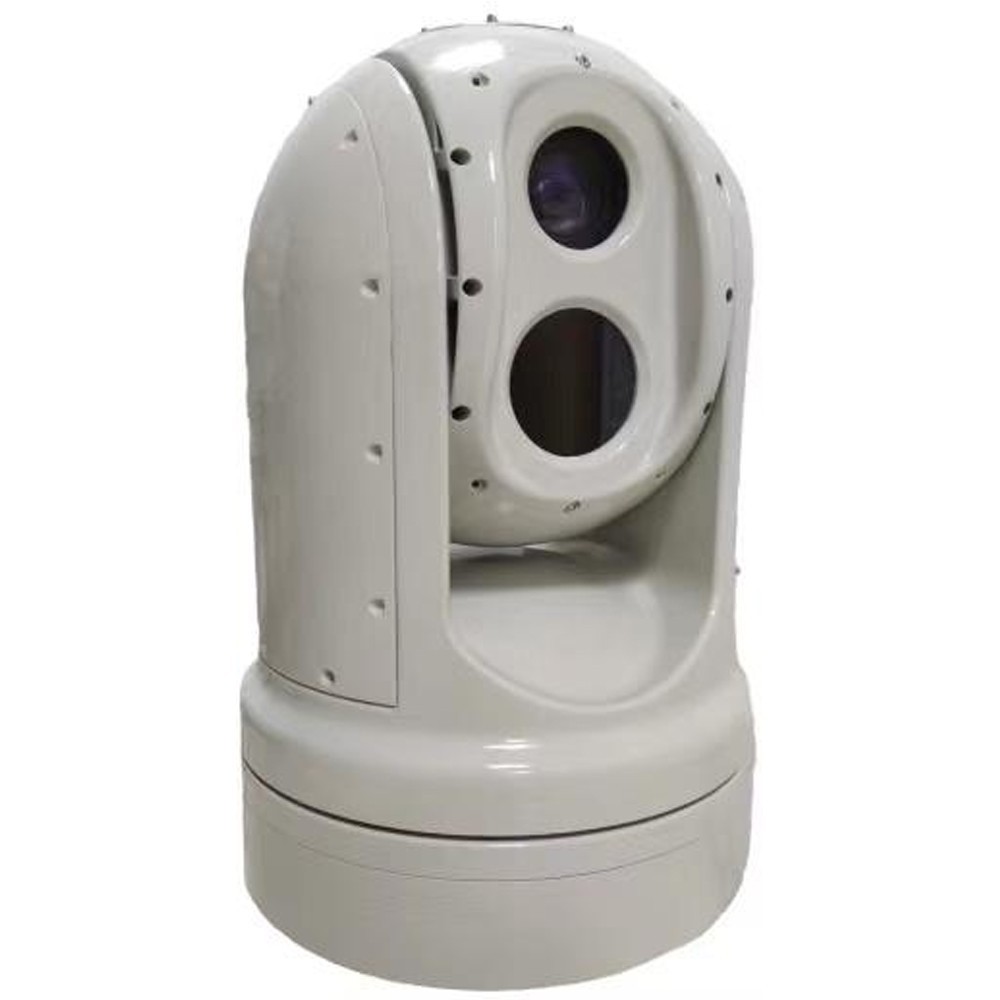

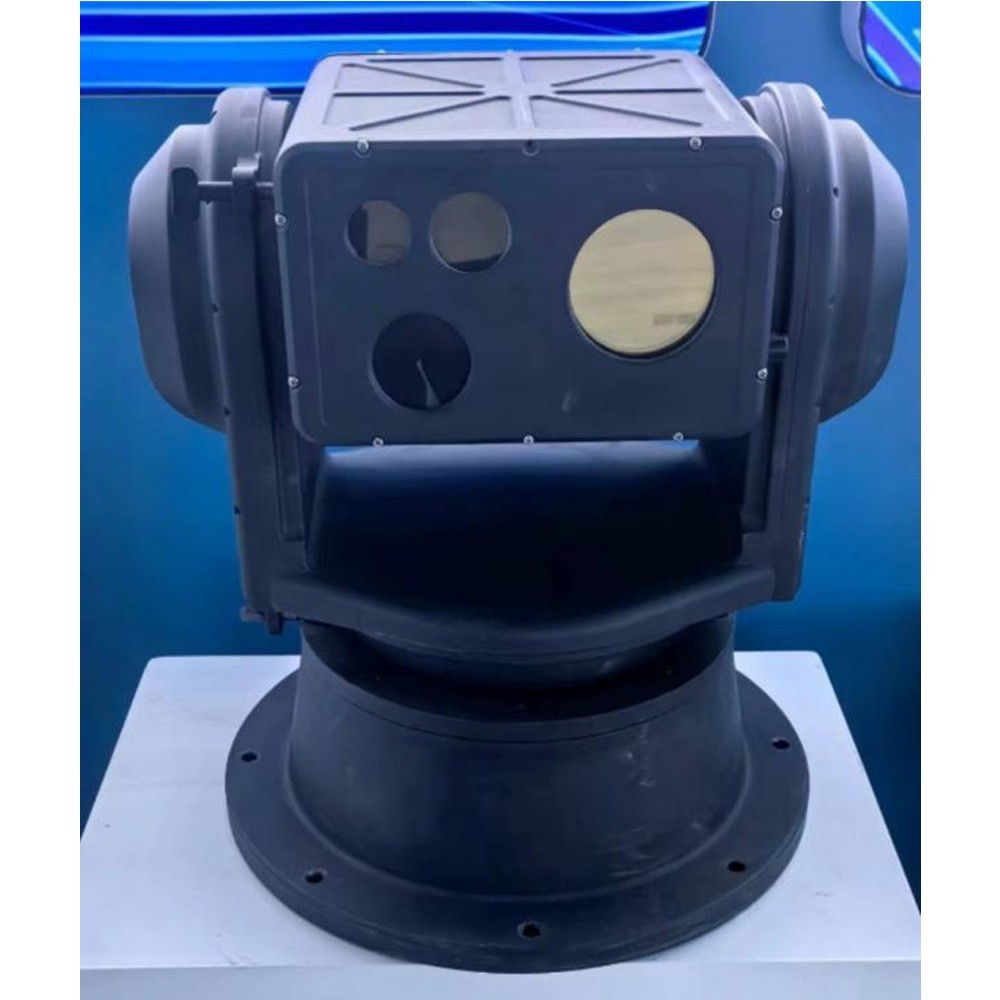

LT-A2 có tính linh hoạt và khả năng cơ động để nhắm mục tiêu bay ở độ cao thấp (UAV, bong bóng hóa học, chim bionic) ở các vị trí không giới hạn.theo dõi khóa, phát hiện và cảnh báo. tích hợp với máy ảnh nhiệt hồng ngoại không làm mát, camera ánh sáng nhìn thấy, máy đo tầm xa laser và mô-đun thuật toán thông minh,nó có thể đạt được công việc giám sát liên tục không người lái ngày và đêmĐồng thời, nó áp dụng công nghệ thị giác ban đêm hình ảnh nhiệt hồng ngoại, có khả năng che giấu tốt, khả năng thâm nhập sương mù mạnh mẽ và không bị hạn chế bởi các nguồn ánh sáng.Nó có thể thích nghi liền mạch với thiết bị đầu cuối trên tàu như hệ thống radar liên kết, hệ thống phát hiện vô tuyến và hệ thống nhiễu toàn tần số.
Tính năng sản phẩm:
1, Chống mạnh đối với sự lộn xộn môi trường.
2, Với một thiết bị điều chỉnh độ cao, có thể điều chỉnh góc của ăng-ten, áp dụng cho nhiều điều kiện địa lý khác nhau.
3, Giải quyết các khó khăn kỹ thuật theo dõi và nhận ra nhiều mục tiêu trong môi trường ồn ào nền.
4, Công nghệ lấy nét tự động nhận dạng thông minh đa vị trí, có thể đạt được thông qua nhiều phương pháp lấy nét và kích hoạt phương pháp để đạt được lấy nét nhanh.
5, Phần mềm điều khiển thiết bị front-end có thể được nâng cấp trực tuyến thông qua mạng, giúp bảo trì trong tương lai dễ dàng hơn nhiều.
6, chức năng định vị 3D, có khả năng phóng to và nhấp vào trung tâm khi chọn hộp, tạo điều kiện vận hành thiết bị.
7, Nạp điện máy quay PTZ tự kiểm tra có thể được trả lại vị trí không được thiết lập bởi người dùng hoặc vị trí mất điện, hỗ trợ chức năng khởi động từ xa.
8, Máy quay tốc độ biến đổi phổ quát đạt được giám sát góc mù toàn diện và định vị chính xác cao.
9, Thiết kế chuyên nghiệp của vỏ, đẹp, nhẹ, mạnh mẽ, chống nhiệt độ cao, chống ăn mòn, chống nước và chống mưa axit.
10, Được trang bị khóa di chuyển, xe có thể bị khóa trong khi di chuyển nhanh; Đồng thời nó có thể được trang bị một cơ sở gắn flange ổn định và hấp thụ va chạm,có hiệu quả làm giảm rung động và bảo vệ sự ổn định của thiết bị.
11Được trang bị mô-đun tự động liên kết thông minh, mô-đun theo dõi tự động, mô-đun phát hiện tự động và có khả năng cung cấp thông tin phản hồi về mục tiêu trên không.
|
Tên tham số |
Giá trị tham số |
| Hệ thống radar | Máy quét cơ khí Azimuth, quét xung đơn pha pitch, mảng pha tích cực |
| Dải tần số hoạt động | Nhóm Ku |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: 0°-40° | |
| Tốc độ ăng ten | ≤ 6s |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | ≥5,5km ((RCS:0.01m2"Khả năng báo động sai 10"- 4, Khả năng phát hiện 0,8) |
| Phạm vi mù | ≤ 200m |
| Nghị quyết | Độ phân giải phạm vi:≤10m |
| Độ phân giải Azimuth:≤3° | |
| Phân giải độ cao:≤6° | |
| Tốc độ phát hiện tối thiểu: ≤ 0,5m/s | |
| Độ chính xác | Độ chính xác tầm bắn: ≤ 5m |
| Độ chính xác Azimuth:≤0,5° | |
| Độ chính xác pitch:0.5° | |
| Độ chính xác tốc độ:≤ 0,1m/s (Chế độ theo dõi) | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-40m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 160W |
| Kích thước thiết bị phía trước | ≤620mm*230mm*330mm |
| Trọng lượng | 55kg |
| Tên tham số | Giá trị tham số |
| Độ phân giải ánh sáng nhìn thấy được | 2MP / 4MP / 8MP tùy chọn |
| Độ dài tiêu cự của ống kính nhìn thấy được | 300mm |
| Độ phân giải hồng ngoại | 384X256/640X512 Tùy chọn |
| Độ dài tiêu cự của ống kính hồng ngoại | 30-150mm; Zoom quang học 5x |
| Đo khoảng cách bằng laser | Độ dài sóng 1570nm |
| Năng lượng: 2km (UAV 0.3m) | |
| Tần số hoạt động:1Hz | |
| Tăng cường hình ảnh quang học | Máy quay quang sợi cao độ chính xác tùy chọn để duy trì hình ảnh ổn định và hoạt động trong khi xe đang di chuyển |
| Độ chính xác vị trí máy quay | ± 0.05 |
| Độ chính xác theo dõi máy quay | 1mrad |
| Phạm vi góc của máy quay | Phương diện ngang 0-360° không giới hạn vị trí xoay liên tục; |
| Độ nghiêng ± 90° | |
| Tốc độ chuyển động của bàn xoay | Tối đa ngang 100°/S |
| Độ nghiêng tối đa 80°/S | |
| Toàn bộ cỗ máy thích nghi với môi trường | -40°C-+60°C, đáp ứng các tiêu chuẩn như tác động rung động, tương thích pin, khuôn phun muối, IP67 trong cabin / IP66 cho toàn bộ máy, vv |
| Tổng tiêu thụ năng lượng | 300W |
| Cung cấp điện | DC48V, Được trang bị nguồn điện ổn định chống nước AC220 ± 20% V |
| Giao diện bên ngoài | 1 × 10Base-T/100Base TX, giao diện RJ45, giao diện nguồn điện, cổng điều khiển hàng loạt, v.v. |
| Trọng lượng | 35kg |
| Kích thước | 420mm × 280mm × 385mm (Các cấu hình khác nhau phụ thuộc vào điều kiện thực tế) |
