RADAR cảnh báo độ cao thấp LT-Ku07 + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Tự chọn)
Bảng giới thiệu sản phẩm:

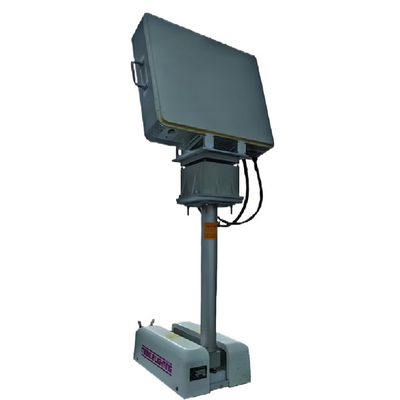

Radar ba tọa độ một chiều LT-Ku07 là một thiết bị giám sát và trinh sát độ cao thấp, hoạt động trong băng tần Ku.Radar sử dụng hệ thống AESA (hệ thống pha tích cực)Trong kích thước pitch, quét pha được sử dụng để quét, trong khi ở kích thước azimuth, quét cơ học được sử dụng để quét để đạt được phạm vi 360 ° azimuth.Toàn bộ máy áp dụng một thiết kế mô-đun và trạng thái rắn để đảm bảo độ tin cậy của thiết bị.

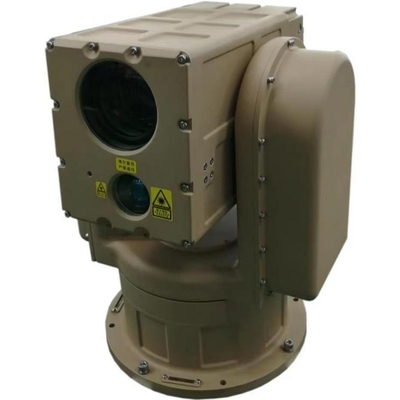

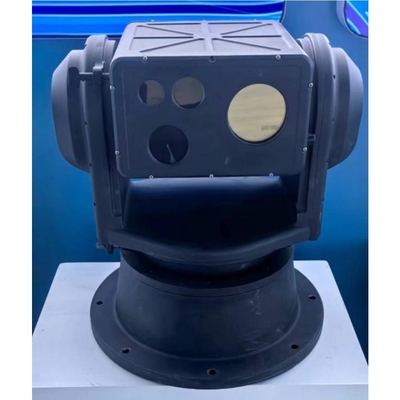

LT-B3 có tính linh hoạt và khả năng cơ động để nhắm mục tiêu bay ở độ cao thấp (UAV, bong bóng hóa học, chim sinh học) ở các vị trí không giới hạn.theo dõi khóa, phát hiện và cảnh báo. tích hợp với máy ảnh nhiệt hồng ngoại không làm mát, camera ánh sáng nhìn thấy, máy đo tầm xa laser và mô-đun thuật toán thông minh,nó có thể đạt được công việc giám sát liên tục không người lái ngày và đêmĐồng thời, nó áp dụng công nghệ thị giác ban đêm hình ảnh nhiệt hồng ngoại, có khả năng che giấu tốt, khả năng thâm nhập sương mù mạnh mẽ và không bị hạn chế bởi các nguồn ánh sáng.Nó có thể thích nghi liền mạch với thiết bị đầu cuối trên tàu như hệ thống radar liên kết, hệ thống phát hiện vô tuyến và hệ thống nhiễu toàn tần số.
Tính năng sản phẩm:
1Chống mạnh đối với sự lộn xộn môi trường.
2Với thiết bị điều chỉnh độ cao, có thể điều chỉnh góc của ăng-ten, áp dụng cho một loạt các điều kiện địa lý khác nhau.
3Giải quyết vấn đề kỹ thuật của việc chọn nhiều mục tiêu để theo dõi và nhận ra mục tiêu trong môi trường tiếng ồn nền.
4, Công nghệ tự động lấy nét nhận dạng trí tuệ đa vị trí, có thể đạt được thông qua nhiều phương pháp lấy nét và kích hoạt phương pháp để đạt được lấy nét nhanh.
5Phần mềm điều khiển thiết bị front-end có thể được nâng cấp trực tuyến thông qua mạng, làm cho bảo trì trong tương lai dễ dàng hơn nhiều.
6Chức năng định vị 3D, có khả năng phóng to và nhấp vào trung tâm khi chọn hộp, tạo điều kiện vận hành thiết bị.
7"Turntable re-power the PTZ self-test can be returned to the user-set zero position or the position of power failure, support for remote restart function" (Điều này được sử dụng để hỗ trợ chức năng khởi động từ xa).
8"Máy quay tốc độ biến đổi phổ quát đạt được giám sát góc mù toàn diện và định vị chính xác cao.
9Thiết kế chuyên nghiệp của vỏ, đẹp, nhẹ, mạnh mẽ, chống nhiệt độ cao, chống ăn mòn, chống nước và chống mưa axit.
10Được trang bị khóa di chuyển, xe có thể bị khóa trong khi di chuyển nhanh; đồng thời nó có thể được trang bị một cơ sở gắn flange ổn định và hấp thụ va chạm,có hiệu quả làm giảm rung động và bảo vệ sự ổn định của thiết bị.
11Được trang bị mô-đun liên kết tự động thông minh, mô-đun theo dõi tự động, mô-đun phát hiện tự động và có khả năng cung cấp thông tin phản hồi về mục tiêu trên không.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Dải tần số hoạt động | Nhóm Ku |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: 0°-45° | |
| Tốc độ ăng ten | 60°/s |
|
Phạm vi phát hiện (Pd=0).8,Pfa=10-6) |
5km ((σ=0,01m2) |
| Phạm vi mù | ≤ 200m |
| Nghị quyết | Độ phân giải phạm vi: 10m |
| Độ phân giải:2.5° | |
| Độ phân giải pitch:7° | |
| Độ chính xác | Độ chính xác phạm vi ≤ 4m |
| Độ chính xác Azimuth ≤ 0,5° | |
| Độ chính xác độ nghiêng ≤ 0,5° | |
| Độ chính xác tốc độ≤1m/s | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-40m/s |
| Khả năng theo dõi mục tiêu | ≥ 100 lô |
| truyền năng lượng | 160W |
| Kích thước thiết bị phía trước | Đơn vị chính:590mm*475mm*126mm |
| Trọng lượng | 27kg ((Đơn vị chính) |
| Tên tham số | Giá trị tham số |
| Độ phân giải ánh sáng nhìn thấy được | 2MP / 4MP / 8MP tùy chọn |
| Độ dài tiêu cự của ống kính nhìn thấy được | 500mm |
| Độ phân giải hồng ngoại | 384X256/640X512 /1280X1024 Tùy chọn |
| Độ dài tiêu cự của ống kính hồng ngoại | 30-180mm; 6x Optical Zoom |
| Đo khoảng cách bằng laser | Độ dài sóng 1570nm |
| Năng lượng: 3km (UAV 0.3m) | |
| Tần số hoạt động:1Hz | |
| Tăng cường hình ảnh quang học | Máy quay quang sợi cao độ chính xác tùy chọn để duy trì hình ảnh ổn định và hoạt động trong khi xe đang di chuyển |
| Độ chính xác vị trí máy quay | ± 0.01 |
| Độ chính xác theo dõi máy quay | 1mrad |
| Phạm vi góc của máy quay | Phương diện ngang 0-360° không giới hạn vị trí xoay liên tục; |
| Độ cao ± 90 | |
| Tốc độ chuyển động của bàn xoay | Tối đa ngang 100°/S |
| Độ nghiêng tối đa 80°/S | |
| Toàn bộ cỗ máy thích nghi với môi trường | -40°C-+60°C, đáp ứng các tiêu chuẩn như tác động rung động, tương thích pin, khuôn phun muối, IP67 trong cabin / IP66 cho toàn bộ máy, vv |
| Tổng tiêu thụ năng lượng | 300W |
| Cung cấp điện | DC48V, Được trang bị nguồn điện ổn định chống nước AC220 ± 20% V |
| Giao diện bên ngoài | 1 × 10Base-T/100Base TX, giao diện RJ45, giao diện nguồn điện, cổng điều khiển hàng loạt, v.v. |
| Trọng lượng | 45kg |
| Kích thước | 420mm × 280mm × 385mm (Các cấu hình khác nhau phụ thuộc vào điều kiện thực tế) |
