RADAR cảnh báo độ cao thấp LT-X07 + LT-C4 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Tự chọn)
Bảng giới thiệu sản phẩm:

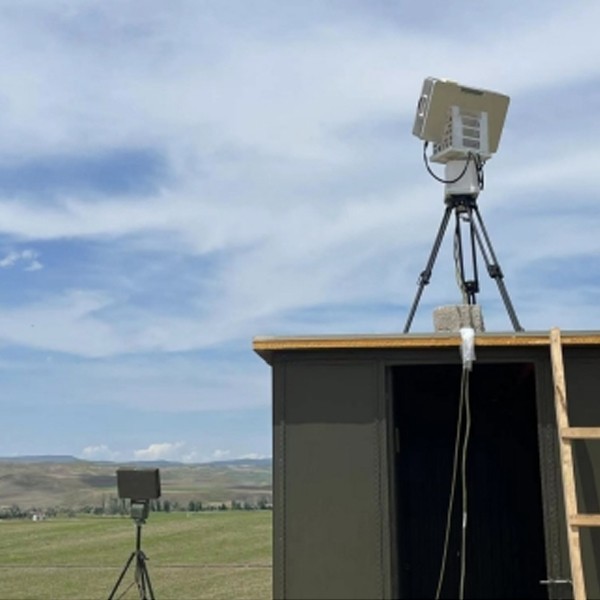

Radar LT-X07 là một thiết bị giám sát và trinh sát ở độ cao thấp hoạt động trong băng tần X. Radar phát hiện và định vị các mục tiêu mặt đất đang di chuyển, trực thăng ở độ cao thấp,máy bay không người lái và mục tiêu trên biểnHệ thống radar an ninh ở độ cao thấp có thể phát hiện và trích xuất thông tin mục tiêu trong môi trường phức tạp với sự lộn xộn đất mạnh mẽ, cung cấp hỗ trợ thông tin cho nhân viên chiến đấu.

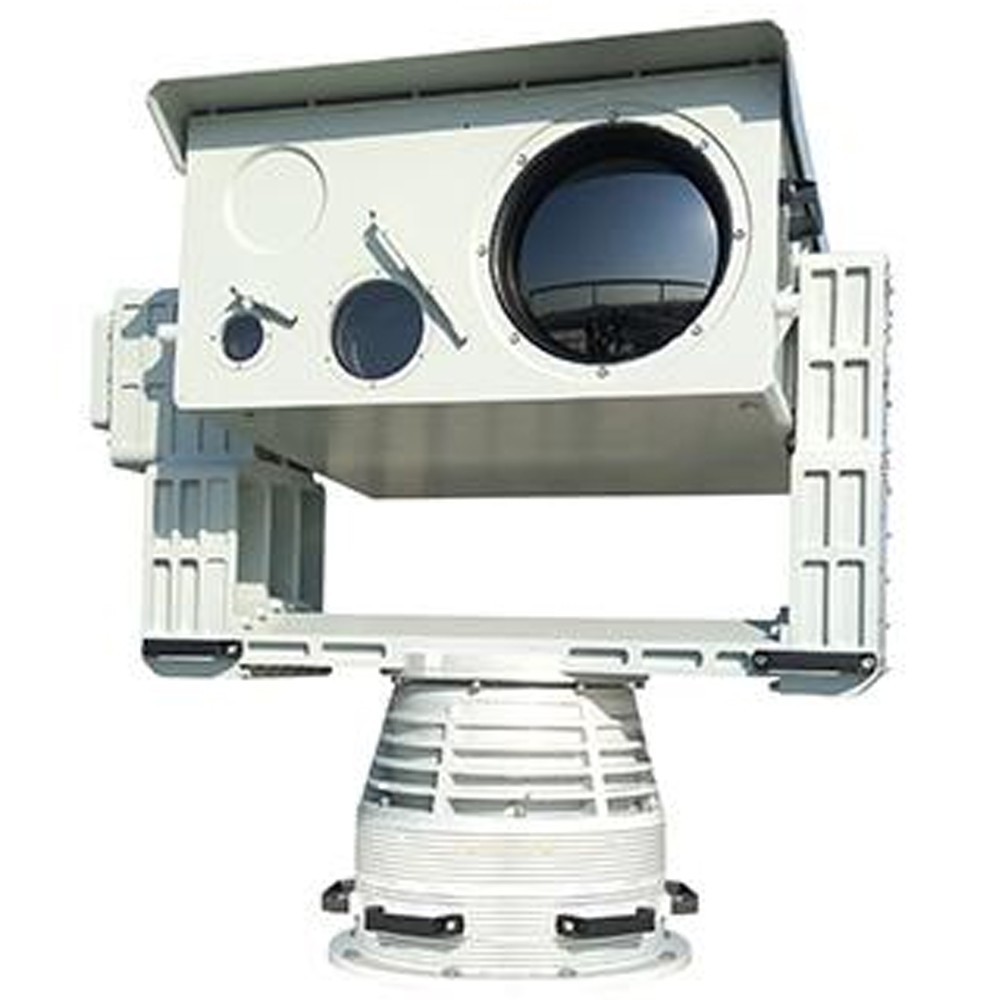

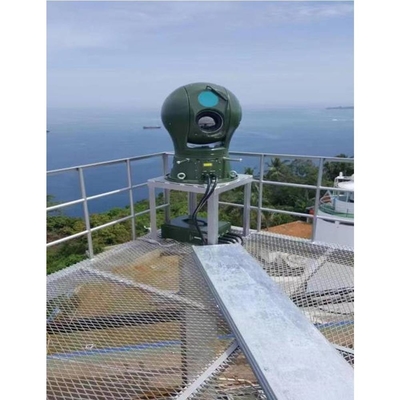

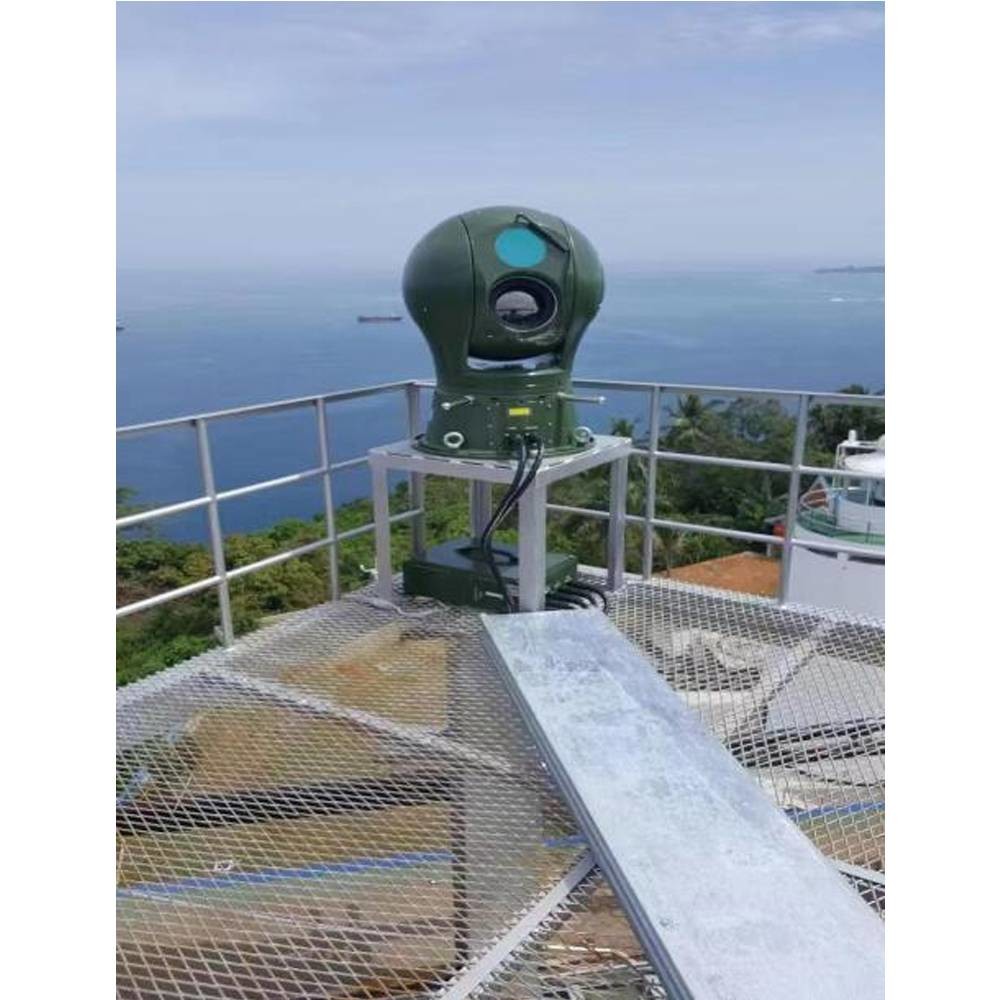

LT-C4 có tính linh hoạt và khả năng cơ động để nhắm mục tiêu bay ở độ cao thấp (UAV, bong bóng hóa học, chim bionic) hoặc tàu không người lái trên bề mặt biển,tàu di chuyển mục tiêu không giới hạn vị trí. Quét toàn trường 360 ° thời gian thực, theo dõi khóa, phát hiện và cảnh báo. tích hợp với máy ảnh nhiệt hồng ngoại không làm mát, camera ánh sáng nhìn thấy, máy đo tầm xa laser và mô-đun thuật toán thông minh,nó có thể đạt được công việc giám sát liên tục không người lái ngày và đêmĐồng thời, nó áp dụng công nghệ thị giác ban đêm hình ảnh nhiệt hồng ngoại, có khả năng che giấu tốt, khả năng thâm nhập sương mù mạnh mẽ và không bị hạn chế bởi các nguồn ánh sáng.Nó có thể thích nghi liền mạch với thiết bị đầu cuối trên tàu như hệ thống radar liên kết, hệ thống phát hiện vô tuyến và hệ thống nhiễu toàn tần số.
Tính năng sản phẩm:
1, Chống mạnh đối với sự lộn xộn môi trường.
2, Khả năng phát hiện mạnh mẽ cho các mục tiêu thấp, nhỏ và chậm.
3, Với thiết bị điều chỉnh độ cao, áp dụng cho nhiều điều kiện địa lý khác nhau.
4, Giải quyết các khó khăn kỹ thuật theo dõi và nhận ra nhiều mục tiêu trong môi trường ồn ào nền.
5, Hệ thống hình ảnh ánh sáng nhìn thấy độ phân giải cao, với khoảng cách quan sát dài.
6, Cơ chế điều chỉnh kỹ thuật điện từ xa trục quang laser có thể hoàn thành điều chỉnh sự sắp xếp laser mà không cần tháo rời máy.
7, Hình ảnh nhiệt thụ động có khả năng ẩn tốt và không dễ phát hiện.
8, Sử dụng công nghệ hình ảnh nhiệt zoom liên tục, hình ảnh rõ ràng và khoảng cách phát hiện dài,thích hợp cho việc tìm kiếm mục tiêu trong tầm nhìn lớn và quan sát từ xa các chi tiết mục tiêu.
9, Máy quay chính xác cao, mức độ chống gió cao, độ chính xác định vị cao, tốc độ phản hồi nhanh, hoạt động trơn tru, đạt được giám sát góc mù quanh.
10, Hệ thống kiểm soát nhiệt độ thông minh tích hợp đảm bảo rằng các thiết bị điện tử bên trong máy hoạt động đúng cách suốt cả ngày, quanh năm.
11, Toàn bộ máy được củng cố bằng một vỏ được thiết kế chuyên nghiệp, đẹp, nhẹ và bền.chống nước, và mưa axit.
12, Được trang bị khóa di chuyển, xe có thể bị khóa trong khi di chuyển nhanh; Đồng thời nó có thể được trang bị một cơ sở gắn flange ổn định và hấp thụ va chạm,có hiệu quả làm giảm rung động và bảo vệ sự ổn định của thiết bị.
13, Được trang bị mô-đun liên kết tự động thông minh, mô-đun theo dõi tự động, mô-đun phát hiện tự động và có khả năng cung cấp thông tin phản hồi về mục tiêu trên không.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: -10°-40° ((Giá thiết kế của phạm vi quét điện ± 60°) | |
| Tốc độ ăng ten | 12rpm/15rpm |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | ≥5km ((RCS=0,01m2) |
| ≥10km ((RCS=0,1m2) | |
| ≥ 12km ((RCS=1m2) | |
| Phạm vi mù | 180m |
| Nghị quyết | Độ phân giải phạm vi: 10m |
| Độ phân giải Azimuth:3° | |
| Độ phân giải pitch:7° | |
| Độ chính xác | Độ chính xác phạm vi ≤5m |
| Độ chính xác Azimuth≤0,5° | |
| Độ chính xác độ nghiêng ≤0,5° | |
| Độ chính xác tốc độ≤0.4m/s | |
| Tốc độ phóng xạ mục tiêu | 1m/s-80m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 160W |
| Kích thước thiết bị phía trước | 700mm*385mm*160mm |
| Trọng lượng | ≤30kg+22kg ((Radar Front-end Equipment + Servo Turntable) |
| Tên tham số | Giá trị tham số |
| Độ phân giải ánh sáng nhìn thấy được | 2MP / 4MP / 8MP tùy chọn |
| Độ dài tiêu cự của ống kính nhìn thấy được | 700mm |
| Độ phân giải hồng ngoại | 384X256/640X512 /1280X1024 Tùy chọn |
| Độ dài tiêu cự của ống kính hồng ngoại | 20-240mm;12x Optical Zoom |
| Đo khoảng cách bằng laser | Độ dài sóng 1570nm |
| Năng lượng: 4km (UAV 0.3m) | |
| Tần số hoạt động:1Hz | |
| Tăng cường hình ảnh quang học | Máy quay quang sợi cao độ chính xác tùy chọn để duy trì hình ảnh ổn định và hoạt động trong khi xe đang di chuyển |
| Độ chính xác vị trí máy quay | ± 0.01 |
| Độ chính xác theo dõi máy quay | 1mrad |
| Phạm vi góc của máy quay | Phương diện ngang 0-360° không giới hạn vị trí xoay liên tục; |
| Độ cao ± 90 | |
| Tốc độ chuyển động của bàn xoay | Tối đa ngang 120°/S |
| Độ nghiêng tối đa 100°/S | |
| Toàn bộ cỗ máy thích nghi với môi trường | -40°C-+60°C, đáp ứng các tiêu chuẩn như tác động rung động, tương thích pin, khuôn phun muối, IP67 trong cabin / IP66 cho toàn bộ máy, vv |
| Tổng tiêu thụ năng lượng | 500W |
| Cung cấp điện | DC48V, Được trang bị nguồn điện ổn định chống nước AC220 ± 20% V |
| Giao diện bên ngoài | 1 × 10Base-T/100Base TX, giao diện RJ45, giao diện nguồn điện, cổng điều khiển hàng loạt, v.v. |
