LT-Ku07A Radar cảnh báo độ cao thấp+ Thiết bị phát hiện và định hướng UAV LT-RFS50 (Tự chọn)
Sản phẩm giới thiệu:

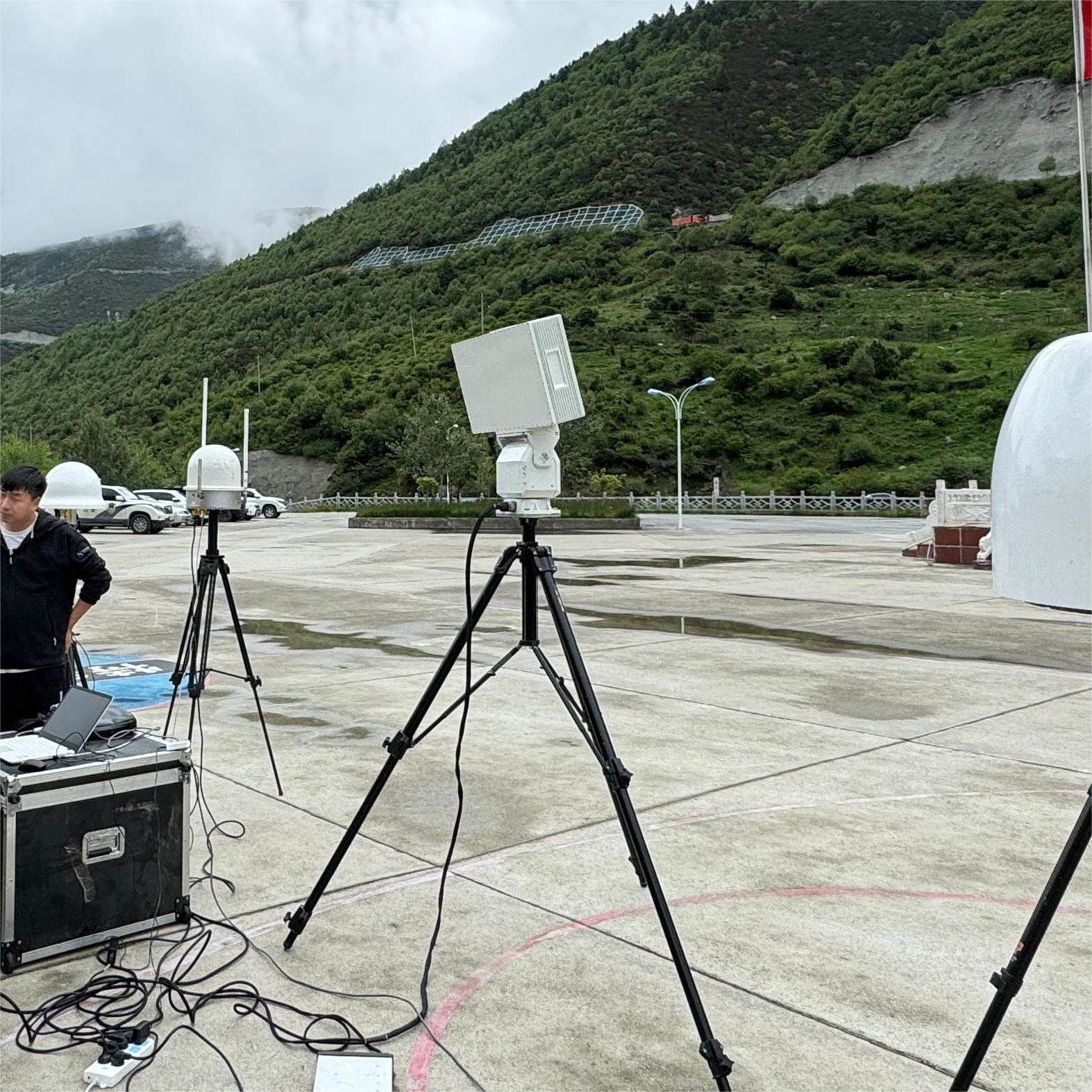

Radar một chiều ba phối hợp phased array LT-Ku7A là một thiết bị giám sát và trinh sát ở độ cao thấp, hoạt động trong băng tần Ku.Radar này sử dụng hệ thống AESA (Active Phased Array)Trong chiều cao, quét pha được sử dụng để quét, trong khi ở chiều azimuth, quét cơ học được sử dụng để quét để đạt được bảo hiểm azimuth 360 °.Toàn bộ máy áp dụng một thiết kế mô-đun và trạng thái rắn để đảm bảo độ tin cậy của thiết bị.
Thiết bị chống biện pháp định vị và định hướng UAV là một hệ thống tích hợp để phát hiện và cảnh báo UAV, nhận dạng mục tiêu, định vị, định vị, loại bỏ nhiễu,và kiểm soátNó có thể được trang bị các thành phần trên tàu, các thành phần lắp đặt cố định và các thành phần triển khai tạm thời, làm cho nó linh hoạt và phù hợp với các ứng dụng đa kịch bản.
Đặc điểm sản phẩm:
1, Chống mạnh đối với sự lộn xộn môi trường.
2, Với một thiết bị điều chỉnh độ cao, có thể điều chỉnh góc của ăng-ten, áp dụng cho nhiều điều kiện địa lý khác nhau.
3, Giải quyết các khó khăn kỹ thuật theo dõi và nhận ra nhiều mục tiêu trong môi trường ồn ào nền.
4, Hệ thống phát hiện UAVs ở phạm vi hiệu quả, cả gần và xa.
5, Với UAV và khả năng theo dõi người vận hành để phù hợp với nhiều môi trường ứng dụng khác nhau.
6, Hỗ trợ cả hai chế độ hoạt động độc lập và mạng (định vị giao điểm), cung cấp khả năng mở rộng tuyệt vời.
7, Hỗ trợ nhận dạng danh sách đen và trắng cho UAV.
8, Cung cấp các giao diện mở rộng để tạo điều kiện kết nối với thiết bị chống nhiễu hoặc nền tảng hệ thống.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Máy quét cơ khí Azimuth, quét xung đơn pha pitch, mảng pha tích cực |
| Dải tần số hoạt động | Nhóm Ku |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: 0°-40° | |
| Tốc độ ăng ten | ≤ 6s |
Phạm vi phát hiện (Pd=0).8,Pfa=10-6) | ≥5,5km ((RCS:0.01m2"Khả năng báo động sai 10"- 4, Khả năng phát hiện 0,8) |
| Phạm vi mù | ≤ 200m |
| Nghị quyết | Độ phân giải phạm vi:≤10m |
| Độ phân giải Azimuth:≤3° | |
| Phân giải độ cao:≤6° | |
| Tốc độ phát hiện tối thiểu: ≤ 0,5m/s | |
| Độ chính xác | Độ chính xác tầm bắn: ≤ 5m |
| Độ chính xác Azimuth:≤0,5° | |
| Độ chính xác pitch:0.5° | |
| Độ chính xác tốc độ:≤ 0,1m/s (Chế độ theo dõi) | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-40m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 160W |
| Kích thước thiết bị phía trước | ≤620mm*230mm*330mm |
| Trọng lượng | 55kg |
| Tên tham số | Giá trị tham số |
| Phạm vi tần số phát hiện | 200 MHz-6000 MHz |
| Phạm vi lấy nét: 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| Phương pháp phát hiện | Chứng nhận vô tuyến thụ động, nhận tín hiệu thụ động |
| Khoảng cách phát hiện | 5-10km ((Phạm vi khác nhau theo mô hình, UAV truyền điện > 0,1W) |
| Phạm vi phát hiện | Khám phá toàn hướng |
| Số lượng phát hiện mục tiêu | Khám phá đồng thời hơn 60 UAV |
| Độ chính xác | Định hướng chính xác≤3° |
| Độ chính xác định vị nhiều trạm ≤ 5% | |
| Tỷ lệ thành công phát hiện | ≥:98% |
| Thời gian phản ứng phát hiện | ≤:3s |
| Kích thước | 450mm*400mm |
| Trọng lượng | ≤10kg |
| Bảo vệ xâm nhập | IP67 |
| Sử dụng | Hỗ trợ các chế độ hoạt động độc lập và kết nối mạng (định vị giao lộ) |
