LT-X07 Radar cảnh báo độ cao thấp+ LT-RFS30+ Thiết bị phát hiện và định vị UAV (Tự chọn)
Sản phẩm giới thiệu:

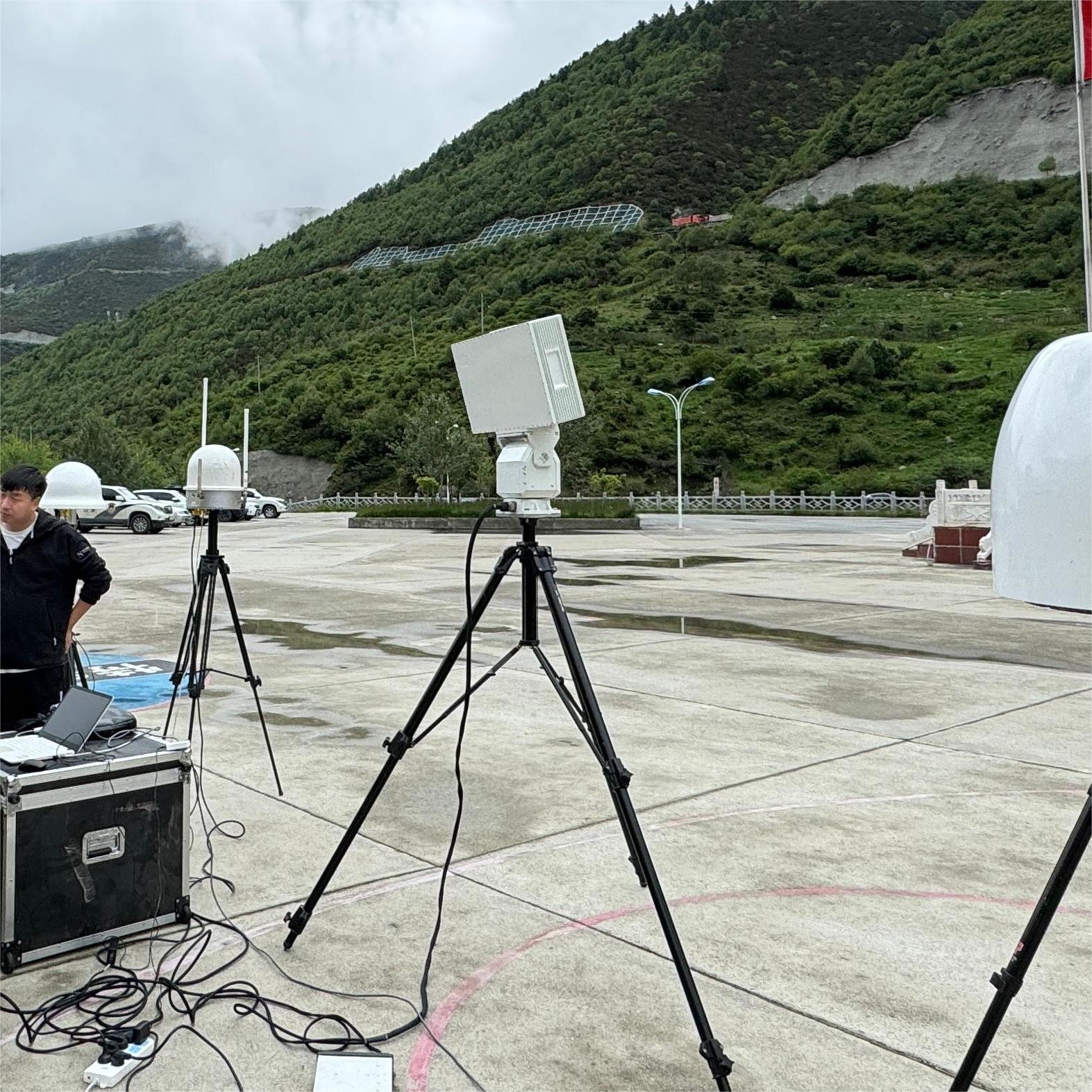

Radar LT-X07 là một thiết bị giám sát và trinh sát ở độ cao thấp hoạt động trong băng tần X. Radar phát hiện và định vị các mục tiêu trên mặt đất, trực thăng ở độ cao thấp,máy bay không người lái và mục tiêu trên biểnHệ thống radar an ninh độ cao thấp có thể phát hiện và trích xuất thông tin mục tiêu môi trường phức tạp với sự lộn xộn mặt đất mạnh mẽ, cung cấp hỗ trợ thông tin cho nhân viên chiến đấu.
Thiết bị nhận dạng và định vị UAV chủ yếu được sử dụng để phát hiện và xác định tất cả các loại tín hiệu vô tuyến điều khiển từ xa và truyền hình ảnh của UAV và để đo hướng và vị trí.Nó đạt được việc theo dõi và đánh dấu quỹ đạo UAV, tạo điều kiện cho nhà khai thác giám sát tình hình UAV trong khu vực được bảo vệ, đồng thời có khả năng trinh sát và cảnh báo sớm, xác định chính xác,danh sách đen và trắng, xác định giữa bạn bè hoặc kẻ thù trong chương trình công nghệ điều khiển chính xác UAV, và cảnh báo sớm và báo động.
Đặc điểm sản phẩm:
1, Chống mạnh đối với sự lộn xộn môi trường.
2, Khả năng phát hiện mạnh mẽ cho các mục tiêu thấp, nhỏ và chậm.
3, Với thiết bị điều chỉnh độ cao, áp dụng cho nhiều điều kiện địa lý khác nhau.
4, Giải quyết các khó khăn kỹ thuật trong việc theo dõi và nhận ra nhiều mục tiêu trong môi trường ồn ào.
5, Hệ thống cho thấy UAV có phạm vi hiệu quả cả gần và xa, với khoảng cách giám sát 5.000 mét.
6, Độ chính xác xác định hướng≤3°.
7, Với UAV và khả năng theo dõi người vận hành để phù hợp với nhiều môi trường ứng dụng khác nhau.
8, Hỗ trợ cả hai chế độ hoạt động độc lập và mạng (định vị giao điểm), cung cấp khả năng mở rộng tuyệt vời.
9, Hỗ trợ nhận dạng danh sách đen và trắng của máy bay không người lái, phân biệt giữa bạn bè và kẻ thù cho các cuộc tấn công chính xác.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: -10°-40° ((Giá thiết kế của phạm vi quét điện ± 60°) | |
| Tốc độ ăng ten | 12rpm/15rpm |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | ≥5km ((RCS=0,01m2) |
| ≥10km ((RCS=0,1m2) | |
| ≥ 12km ((RCS=1m2) | |
| Phạm vi mù | 180m |
| Nghị quyết | Độ phân giải phạm vi: 10m |
| Độ phân giải Azimuth:3° | |
| Độ phân giải pitch:7° | |
| Độ chính xác | Độ chính xác phạm vi ≤5m |
| Độ chính xác Azimuth≤0,5° | |
| Độ chính xác độ nghiêng ≤0,5° | |
| Độ chính xác tốc độ≤0.4m/s | |
| Tốc độ phóng xạ mục tiêu | 1m/s-80m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 160W |
| Kích thước thiết bị phía trước | 700mm*385mm*160mm |
| Trọng lượng | ≤30kg+22kg ((Radar Front-end Equipment + Servo Turntable) |
| Tên tham số | Giá trị tham số |
| Phạm vi tần số phát hiện | 30MHz-6000MHz |
| Phạm vi lấy nét: 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| Phương pháp phát hiện | Chứng nhận vô tuyến thụ động, nhận tín hiệu thụ động |
| Khoảng cách phát hiện | 3km ((Phạm vi khác nhau theo mô hình, UAV truyền điện > 0,1W) |
| Phạm vi phát hiện | Khám phá toàn hướng |
| Số lượng phát hiện mục tiêu | Khám phá đồng thời hơn 20 UAV |
| Định vị đồng thời của hơn 6 UAV | |
| Độ chính xác | Định hướng chính xác≤1,5° |
| Độ chính xác vị trí≤10m | |
| Tỷ lệ thành công phát hiện | ≥98% |
| Thời gian phản ứng phát hiện | ≤3s |
| Kích thước | 215mm*280mm |
| Trọng lượng | ≤3kg |
| Bảo vệ xâm nhập | IP67 |
| Sử dụng | 4 hoặc nhiều thiết bị được kết nối mạng để sử dụng |
