LT-Ku07 Radar cảnh báo độ cao thấp+LT-UJ830D UAV directional jammer(Tự chọn)
Sản phẩm giới thiệu:
LT-Ku07 một chiều phased array ba tọa độ radar là một tầm thấp giám sát và trinh sát thiết bị,hoạt động trong băng tần KuThe radar áp dụng hệ thống AESA (phase array hoạt động)Trong chiều cao, quét pha được sử dụng để quét, trong khi ở chiều azimuth, quét cơ học được sử dụng để quét để đạt được phạm vi 360 azimuth.Toàn bộ máy sử dụng một thiết kế mô-đun và trạng thái rắn để đảm bảo độ tin cậy của thiết bị.

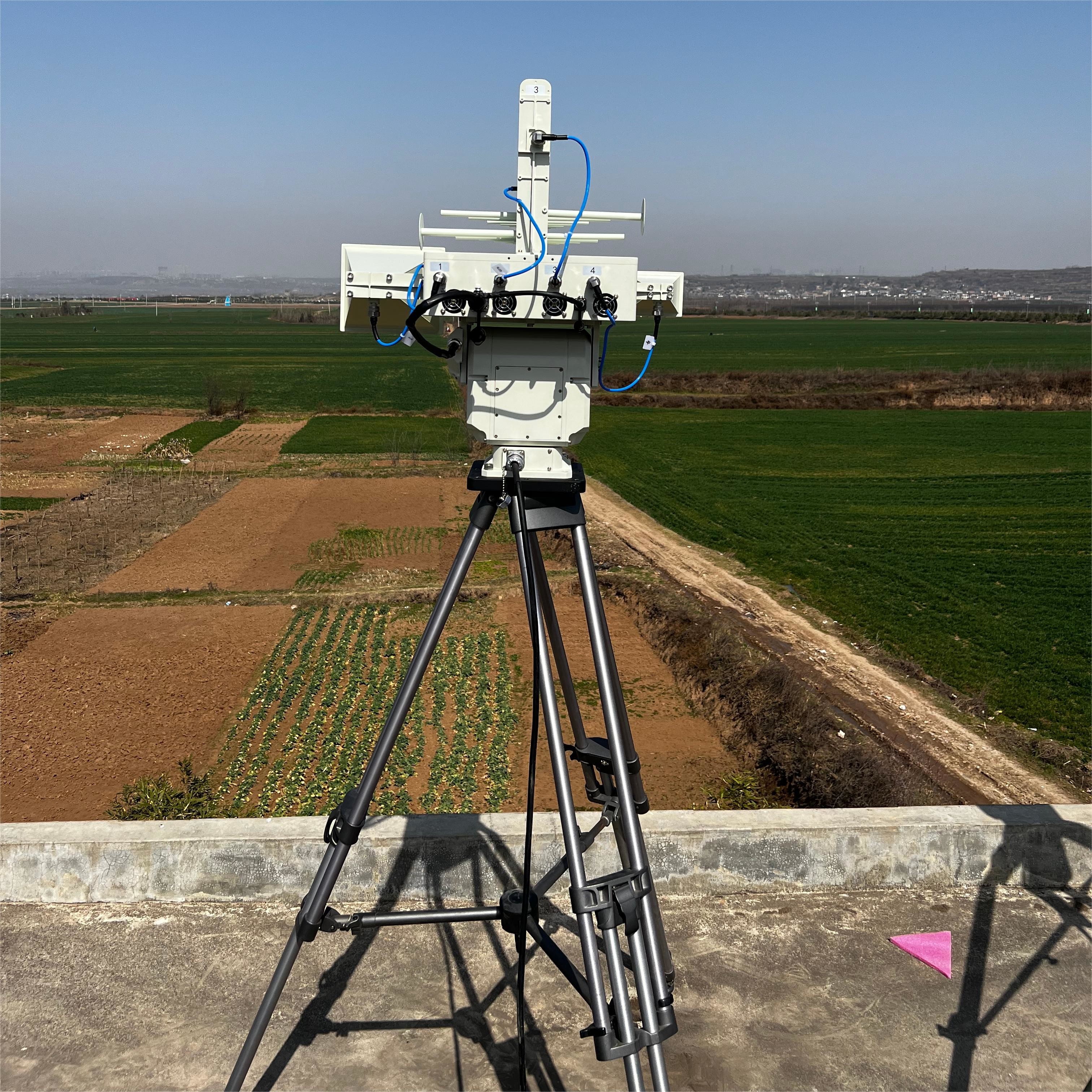

Máy nhiễu máy bay không người lái chủ yếu bao gồm một bàn xoay hai chiều, hệ thống ăng-ten, hệ thống điều khiển servo, nguồn điện di động, chân máy, phần mềm máy tính phía trên, v.v.Dải tần số truyền của nó gần như bao gồm băng tần số liên lạc UAV hiện tại trên thị trường, và có thể hiệu quả chặn các mục tiêu trong phạm vi của ăng-ten.có thể tự động theo dõi và gây nhiễu khi kết nối với mạng lưới radar giám sát UAV.
Tính năng sản phẩm:
1, Chống mạnh đối với sự lộn xộn môi trường.
2, Với thiết bị điều chỉnh độ cao, có thể điều chỉnh góc của ăng-ten, áp dụng cho nhiều điều kiện địa lý khác nhau.
3, Giải quyết vấn đề kỹ thuật của việc chọn nhiều mục tiêu để theo dõi và nhận ra mục tiêu trong môi trường tiếng ồn nền.
4, Vỏ bên ngoài của bàn xoay được làm bằng hợp kim nhôm mạnh mẽ, mạnh mẽ và đẹp.
5, Phần truyền pitch sử dụng truyền bánh răng giun tự khóa trong trường hợp mất điện.
6, Hệ thống điều khiển thông minh được nhúng nội bộ cấp công nghiệp (lớp quân sự tùy chọn) có thể nhận ra điều khiển ổn định của máy quay.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Pitch 1D Active Phased Array + Azimuthal Mechanical Scanning |
| Dải tần số hoạt động | Nhóm Ku |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: 0°-45° | |
| Tốc độ ăng ten | 60°/s |
|
Phạm vi phát hiện |
5km ((σ=0,01m2) |
| Phạm vi mù | ≤ 200m |
| Nghị quyết | Độ phân giải phạm vi: 10m |
| Độ phân giải:2.5° | |
| Độ phân giải pitch:7° | |
| Độ chính xác | Độ chính xác phạm vi ≤ 4m |
| Độ chính xác Azimuth ≤ 0,5° | |
| Độ chính xác độ nghiêng ≤ 0,5° | |
| Độ chính xác tốc độ≤1m/s | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-40m/s |
| Khả năng theo dõi mục tiêu | ≥ 100 lô |
| truyền năng lượng | 160W |
| Kích thước thiết bị phía trước | Đơn vị chính:590mm*475mm*126mm |
| Trọng lượng | 27kg ((Đơn vị chính) |
| Tên tham số | Giá trị tham số |
| Chế độ đếm | Ứng dụng chống nhiễu vô tuyến |
| Mục tiêu đối phó | Truyền hình máy bay không người lái, liên kết điều khiển chuyến bay, tín hiệu điều hướng |
| Dải tần số đối lập | 20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((Tìm chọn) | |
| Loại đếm | Ống ăng-ten hướng với PTZ |
| Phạm vi đối lập | 360 ° theo chiều ngang, độ nghiêng ± 60 ° |
| Khoảng cách đối số | 3-5km ((Phạm vi đếm khác nhau tùy theo mô hình) |
| Thời gian tương ứng | 3s |
| Kích thước | 50mm*450mm*750mm |
| Trọng lượng | ≤ 60kg |
| Tiêu thụ năng lượng | Sự can thiệp được bật:970W |
| Bảo vệ xâm nhập | IP67 |
