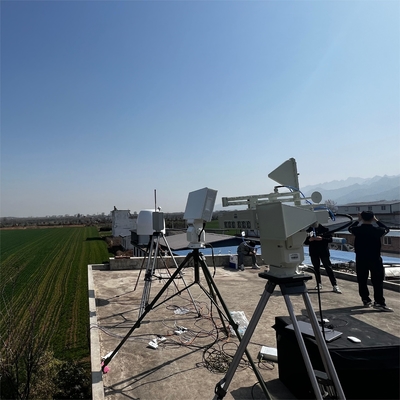

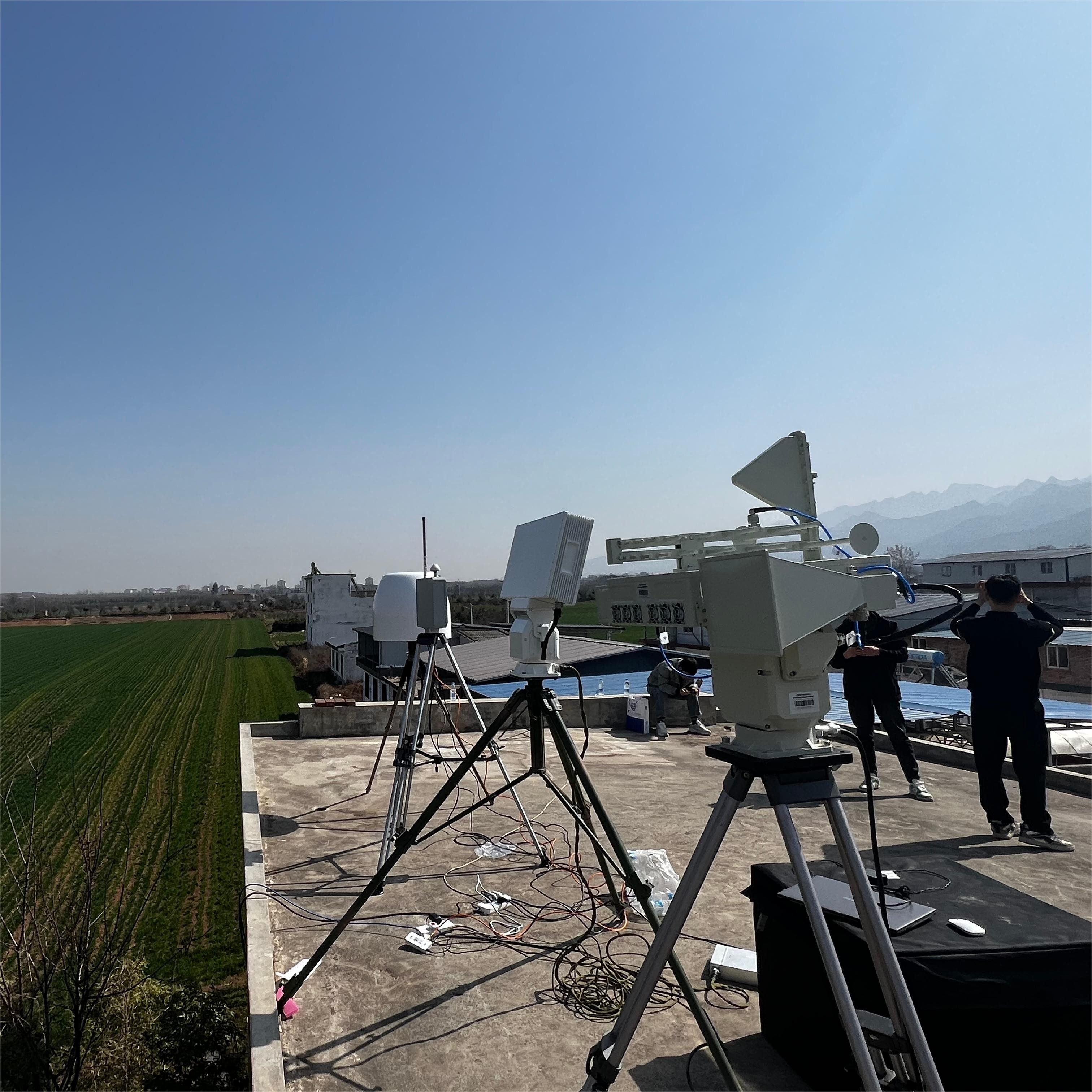

LT-Ku07A Radar cảnh báo độ cao thấp+LT-UJ830D UAV directional jammer(Tự chọn)
Sản phẩm giới thiệu:
Radar một chiều ba phối hợp phased array LT-Ku7A là một thiết bị giám sát và trinh sát ở độ cao thấp, hoạt động trong băng tần Ku.Radar này sử dụng hệ thống AESA (Active Phased Array)Trong chiều cao, quét pha được sử dụng để quét, trong khi ở chiều azimuth, quét cơ học được sử dụng để quét để đạt được bảo hiểm azimuth 360 °.Toàn bộ máy áp dụng một thiết kế mô-đun và trạng thái rắn để đảm bảo độ tin cậy của thiết bị.
Máy nhiễu máy bay không người lái chủ yếu bao gồm một bàn xoay hai chiều, hệ thống ăng-ten, hệ thống điều khiển servo, nguồn điện di động, chân ba, phần mềm máy tính phía trên, v.v.Dải tần số truyền của nó gần như bao gồm băng tần số liên lạc UAV hiện tại trên thị trường, và có thể hiệu quả chặn các mục tiêu trong phạm vi của ăng-ten.có thể tự động theo dõi và gây nhiễu khi kết nối với mạng lưới radar giám sát UAV.
Đặc điểm sản phẩm:
1, Chống mạnh đối với sự lộn xộn môi trường.
2, Với một thiết bị điều chỉnh độ cao, có thể điều chỉnh góc của ăng-ten, áp dụng cho nhiều điều kiện địa lý khác nhau.
3, Giải quyết các khó khăn kỹ thuật theo dõi và nhận ra nhiều mục tiêu trong môi trường ồn ào nền.
4, Vỏ bên ngoài của bàn xoay được làm bằng hợp kim nhôm mạnh mẽ, mạnh mẽ và đẹp.
5, Phần truyền pitch sử dụng truyền bánh răng giun tự khóa trong trường hợp mất điện.
6, Hệ thống điều khiển thông minh được nhúng nội bộ cấp công nghiệp (lớp quân sự tùy chọn) có thể nhận ra điều khiển ổn định của máy quay.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Máy quét cơ khí Azimuth, quét xung đơn pha pitch, mảng pha tích cực |
| Dải tần số hoạt động | Nhóm Ku |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng: 0°-40° | |
| Tốc độ ăng ten | ≤ 6s |
|
Phạm vi phát hiện (Pd=0).8,Pfa=10-6) |
≥5,5km ((RCS:0.01m2"Khả năng báo động sai 10"- 4, Khả năng phát hiện 0,8) |
| Phạm vi mù | ≤ 200m |
| Nghị quyết | Độ phân giải phạm vi:≤10m |
| Độ phân giải Azimuth:≤3° | |
| Phân giải độ cao:≤6° | |
| Tốc độ phát hiện tối thiểu: ≤ 0,5m/s | |
| Độ chính xác | Độ chính xác tầm bắn: ≤ 5m |
| Độ chính xác Azimuth:≤0,5° | |
| Độ chính xác pitch:0.5° | |
| Độ chính xác tốc độ:≤ 0,1m/s (Chế độ theo dõi) | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-40m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 160W |
| Kích thước thiết bị phía trước | ≤620mm*230mm*330mm |
| Trọng lượng | 55kg |
| Tên tham số | Giá trị tham số |
| Chế độ đếm | Ứng dụng chống nhiễu vô tuyến |
| Mục tiêu đối phó | Truyền hình máy bay không người lái, liên kết điều khiển chuyến bay, tín hiệu điều hướng |
| Dải tần số đối lập | 20-6000MHz |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((Tìm chọn) | |
| Loại đếm | Ống ăng-ten hướng với PTZ |
| Phạm vi đối lập | 360 ° theo chiều ngang, độ nghiêng ± 60 ° |
| Khoảng cách đối số | 3-5km ((Phạm vi đếm khác nhau tùy theo mô hình) |
| Thời gian tương ứng | 3s |
| Kích thước | 50mm*450mm*750mm |
| Trọng lượng | ≤ 60kg |
| Tiêu thụ năng lượng | Sự can thiệp được bật:970W |
| Bảo vệ xâm nhập | IP67 |
