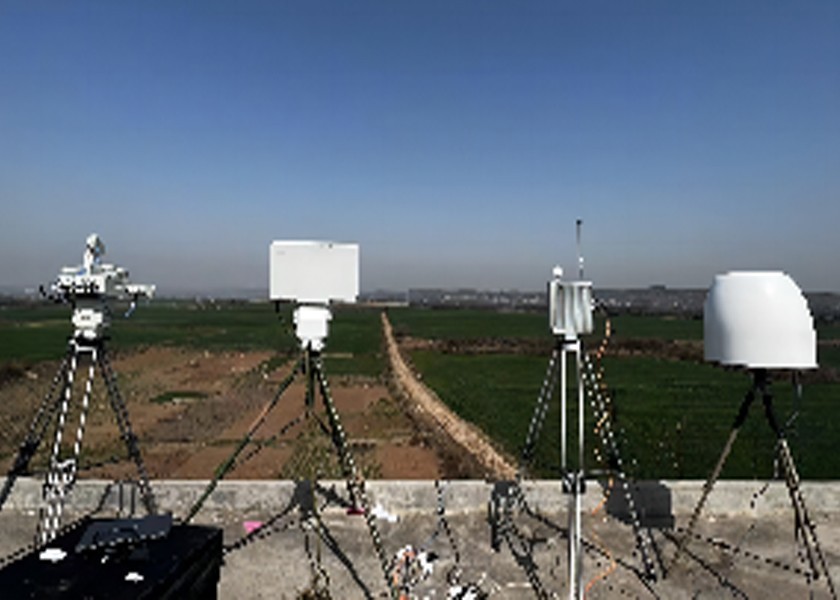

LT-P08 Digital Multi-Beam Radar+ LT-RFS30+ Thiết bị phát hiện và định vị UAV (Tự chọn)
Sản phẩm giới thiệu:
LT-P08 hai chiều ba phối hợp phased array radar là một độ cao thấp giám sát và trinh sát thiết bị hoạt động trong băng tần X và có khả năng phát hiệnmục tiêu nhỏ và chậm trong phạm vi 25 kmRadar này sử dụng hệ thống ActivePhased Array (AESA).trong khi quét cơ học được sử dụng trong kích thước azimuth để đạt được bảo hiểm 360 azimuthToàn bộ máy được thiết kế theo mô-đun và trạng thái rắn để đảm bảo độ tin cậy của thiết bị.
Thiết bị nhận dạng và định vị UAV chủ yếu được sử dụng để phát hiện và xác định tất cả các loại tín hiệu vô tuyến điều khiển từ xa và truyền hình ảnh của UAV và để đo hướng và vị trí.Nó đạt được việc theo dõi và đánh dấu quỹ đạo UAV, tạo điều kiện cho nhà khai thác giám sát tình hình UAV trong khu vực được bảo vệ, đồng thời có khả năng trinh sát và cảnh báo sớm, xác định chính xác,danh sách đen và trắng, xác định giữa bạn bè hoặc kẻ thù trong chương trình công nghệ điều khiển chính xác UAV, và cảnh báo sớm và báo động.
Đặc điểm sản phẩm:
1, Chống hỗn độn môi trường mạnh mẽ.
2, Với thiết bị điều chỉnh độ cao, nó có thể điều chỉnh góc của ăng-ten, áp dụng cho nhiều điều kiện địa lý khác nhau.
3, Giải quyết vấn đề kỹ thuật của việc chọn nhiều mục tiêu để theo dõi và nhận dạng mục tiêu trong môi trường tiếng ồn nền.
4, Hệ thống cho thấy UAV có phạm vi hiệu quả cả gần và xa, với khoảng cách giám sát 5.000 mét.
5, Độ chính xác xác định hướng≤3°.
6, Với UAV và khả năng theo dõi người vận hành để phù hợp với nhiều môi trường ứng dụng khác nhau.
7, Hỗ trợ cả hai chế độ hoạt động độc lập và mạng (định vị giao điểm), cung cấp khả năng mở rộng tuyệt vời.
8, Hỗ trợ nhận dạng danh sách đen và trắng của máy bay không người lái, phân biệt giữa bạn bè và kẻ thù cho các cuộc tấn công chính xác.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Hệ thống hình thành chùm quang số |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth:0°-360° |
| Độ nghiêng:±30° | |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | UAV:7km ((σ=0,01m2) |
| Người dân:12km(σ=0.7m2) | |
| Phạm vi mù | 240m |
| Nghị quyết | Độ phân giải phạm vi≤10m |
| Độ phân giải Azimuth≤3° | |
| Phân giải độ cao ≤6° | |
| Độ chính xác | Độ chính xác phạm vi ≤10m |
| Độ chính xác Azimuth≤0,5° | |
| Độ chính xác độ nghiêng ≤0,6° | |
| Độ chính xác tốc độ≤0.5m/s | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-40m/s |
| Khả năng theo dõi mục tiêu | ≥ 100 lô |
| truyền năng lượng | ≤ 300W |
| Kích thước thiết bị | 685mm*410mm*146mm ((Kích thước đơn vị chính) |
| Trọng lượng | 30kg ((Trọng lượng đơn vị chính) |
| Tên tham số | Giá trị tham số |
| Phạm vi tần số phát hiện | 30MHz-6000MHz |
| Phạm vi lấy nét: 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| Phương pháp phát hiện | Chứng nhận vô tuyến thụ động, nhận tín hiệu thụ động |
| Khoảng cách phát hiện | 3km ((Phạm vi khác nhau theo mô hình, UAV truyền điện > 0,1W) |
| Phạm vi phát hiện | Khám phá toàn hướng |
| Số lượng phát hiện mục tiêu | Khám phá đồng thời hơn 20 UAV |
| Định vị đồng thời của hơn 6 UAV | |
| Độ chính xác | Định hướng chính xác≤1,5° |
| Độ chính xác vị trí≤10m | |
| Tỷ lệ thành công phát hiện | ≥98% |
| Thời gian phản ứng phát hiện | ≤3s |
| Kích thước | 215mm*280mm |
| Trọng lượng | ≤3kg |
| Bảo vệ xâm nhập | IP67 |
| Sử dụng | 4 hoặc nhiều thiết bị được kết nối mạng để sử dụng |
