LT-FSP360 Đường xếp hạng bốn mặt+ LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Tự chọn)
Bảng giới thiệu sản phẩm:

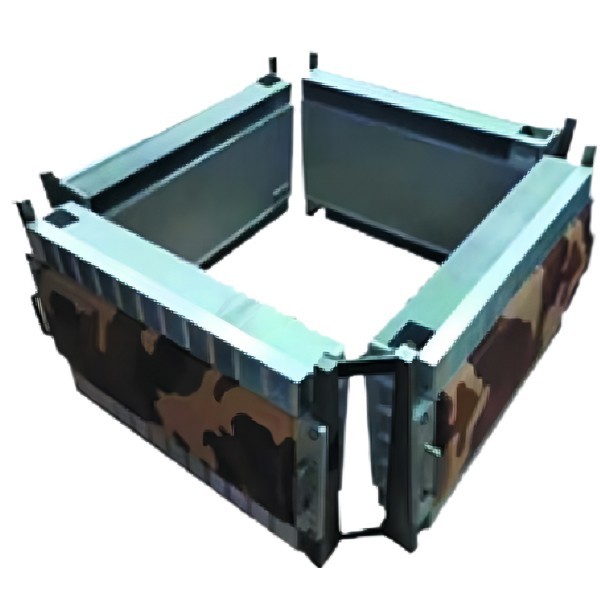

Các radar bốn mặt phased array sản xuất bởi công ty chúng tôi áp dụng hệ thống AESA (Active Phased Array). băng tần hoạt động là trong băng tần X, với một phạm vi tần số từ 9,0 GHz đến 10,0 GHz.Nhiều biến đổi cấu trúc có thể được thiết kế theo các yêu cầu nhiệm vụ khác nhau, và tốc độ dữ liệu cao hơn có thể đạt được bằng cách hình thành nhiều loại mảng.

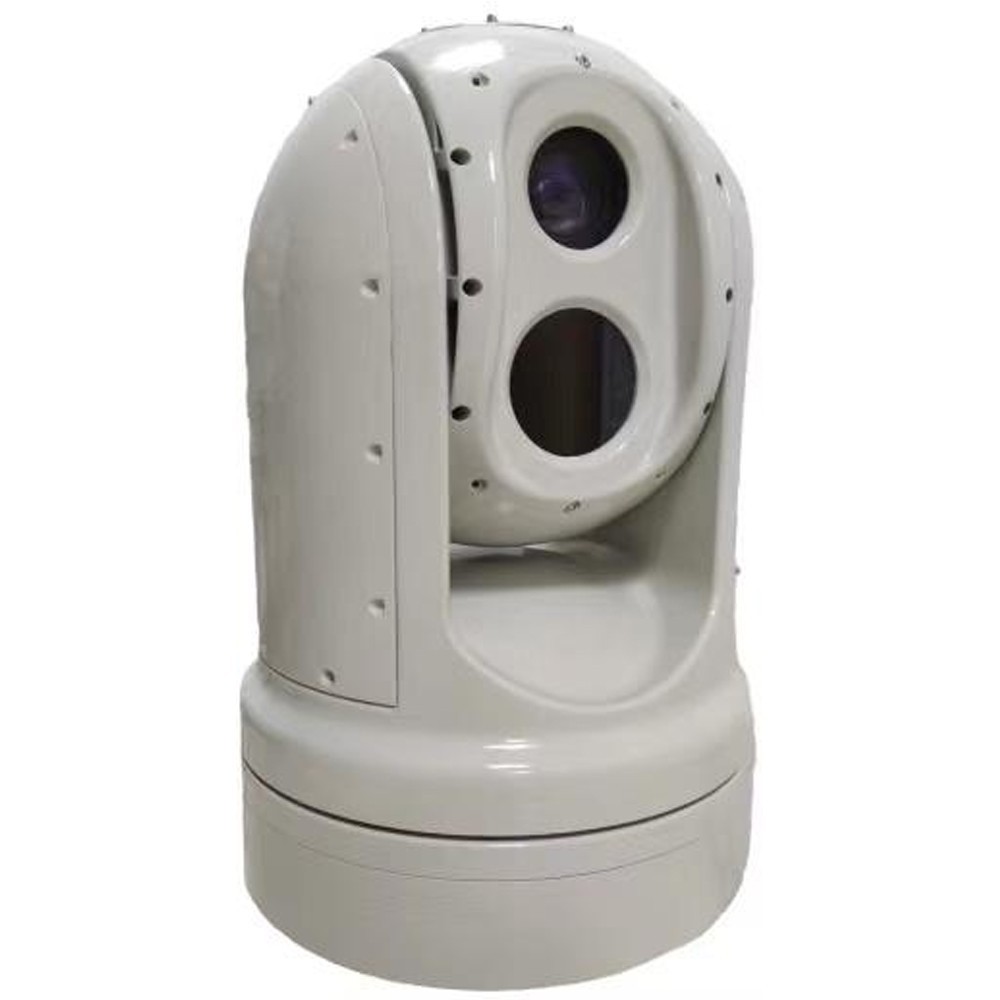

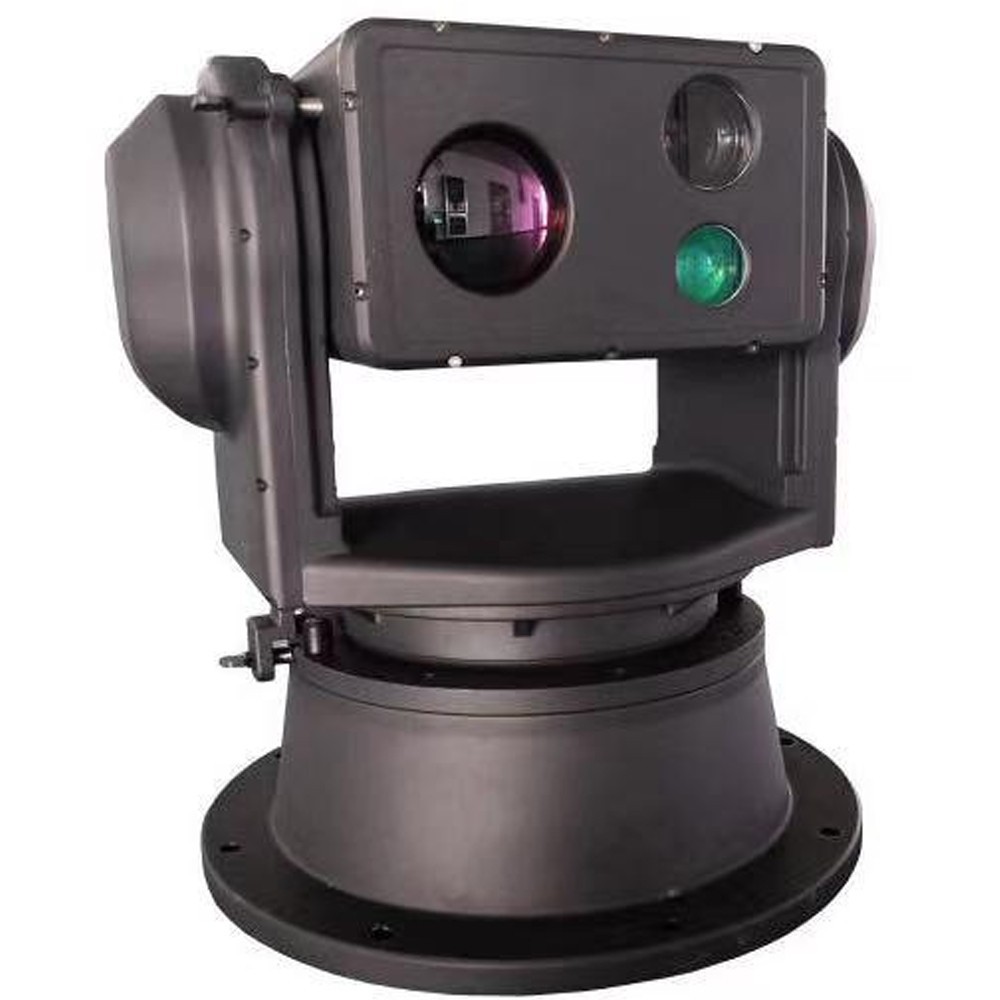

LT-A2 có tính linh hoạt và khả năng cơ động để nhắm mục tiêu bay ở độ cao thấp (UAV, bong bóng hóa học, chim bionic) ở các vị trí không giới hạn.theo dõi khóa, phát hiện và cảnh báo. tích hợp với máy ảnh nhiệt hồng ngoại không làm mát, camera ánh sáng nhìn thấy, máy đo tầm xa laser và mô-đun thuật toán thông minh,nó có thể đạt được công việc giám sát liên tục không người lái ngày và đêmĐồng thời, nó áp dụng công nghệ thị giác ban đêm hình ảnh nhiệt hồng ngoại, có khả năng che giấu tốt, khả năng thâm nhập sương mù mạnh mẽ và không bị hạn chế bởi các nguồn ánh sáng.Nó có thể thích nghi liền mạch với thiết bị đầu cuối trên tàu như hệ thống radar liên kết, hệ thống phát hiện vô tuyến và hệ thống nhiễu toàn tần số.
Tính năng sản phẩm:
1Khả năng thu thập thông tin: Theo dõi nhiều mục tiêu đồng thời, phát hiện thời gian thực về tốc độ, quỹ đạo và vị trí không gian của mục tiêu.
2, Khả năng chống lộn xộn mạnh mẽ: Tích hợp nhiều thuật toán chống lộn xộn.
3Khả năng phủ sóng không phận: ăng-ten phased array hoạt động nhận ra sự phủ sóng toàn bộ không phận.
4, Khả năng thích nghi với môi trường: Các thiết bị có kích thước nhỏ, trọng lượng nhẹ và tất cả đều ở trạng thái rắn, với độ ổn định và độ tin cậy cao.
5, Phần mềm điều khiển thiết bị front-end có thể được nâng cấp trực tuyến thông qua mạng, giúp bảo trì trong tương lai dễ dàng hơn nhiều.
6, chức năng định vị 3D, có khả năng phóng to và nhấp vào trung tâm khi chọn hộp, tạo điều kiện vận hành thiết bị.
7"Turntable re-power the PTZ self-test can be returned to the user-set zero position or the position of power failure, support for remote restart function" (Điều này được sử dụng để hỗ trợ chức năng khởi động từ xa).
8, Máy quay tốc độ biến đổi phổ quát đạt được giám sát góc mù toàn diện và định vị chính xác cao.
9, Thiết kế chuyên nghiệp của vỏ, đẹp, nhẹ, mạnh mẽ, chống nhiệt độ cao, chống ăn mòn, chống nước và chống mưa axit.
10, Được trang bị khóa di chuyển, xe có thể bị khóa trong khi di chuyển nhanh; Đồng thời nó có thể được trang bị một cơ sở gắn flange ổn định và hấp thụ va chạm,có hiệu quả làm giảm rung động và bảo vệ sự ổn định của thiết bị.
11Được trang bị mô-đun tự động liên kết thông minh, mô-đun theo dõi tự động, mô-đun phát hiện tự động và có khả năng cung cấp thông tin phản hồi về mục tiêu trên không.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Hai chiều Active Phased Array, Cấu trúc Array bốn mặt |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth: 360° |
| Độ nghiêng: -10° -20° | |
| Phạm vi:0.24km-26km | |
| Ázimut quét điện:±50° | |
| Phạm vi quét điện: ± 15 ° | |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | Phạm vi phát hiện đến xe ≥25km |
| Phạm vi phát hiện đến con người≥11.5km | |
| Phạm vi phát hiện đến UAV≥6km | |
| Phạm vi mù | 240m |
| Nghị quyết | Độ phân giải phạm vi: 10m |
| Độ phân giải Azimuth: 5° (bình thường) | |
| Độ phân giải pitch:8° ((Thông thường) | |
| Độ chính xác | Độ chính xác: 5m |
| Độ chính xác Azimut:0.4° | |
| Độ chính xác pitch:0.6° | |
| Độ chính xác tốc độ:1m | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-20m/s |
| Khả năng theo dõi mục tiêu | Số điểm được xử lý ≥ 150 lô |
| truyền năng lượng | 224w |
| Kích thước thiết bị | ≤680mm*400mm*205.6mm |
| Trọng lượng | ≤28kg (Màn hình đơn mặt) |
| Tên tham số | Giá trị tham số |
| Độ phân giải ánh sáng nhìn thấy được | 2MP / 4MP / 8MP tùy chọn |
| Độ dài tiêu cự của ống kính nhìn thấy được | 300mm |
| Độ phân giải hồng ngoại | 384X256/640X512 Tùy chọn |
| Độ dài tiêu cự của ống kính hồng ngoại | 30-150mm; Zoom quang học 5x |
| Đo khoảng cách bằng laser | Độ dài sóng 1570nm |
| Năng lượng: 2km (UAV 0.3m) | |
| Tần số hoạt động:1Hz | |
| Tăng cường hình ảnh quang học | Máy quay quang sợi cao độ chính xác tùy chọn để duy trì hình ảnh ổn định và hoạt động trong khi xe đang di chuyển |
| Độ chính xác vị trí máy quay | ± 0.05 |
| Độ chính xác theo dõi máy quay | 1mrad |
| Phạm vi góc của máy quay | Phương diện ngang 0-360° không giới hạn vị trí xoay liên tục; |
| Độ nghiêng ± 90° | |
| Tốc độ chuyển động của bàn xoay | Tối đa ngang 100°/S |
| Độ nghiêng tối đa 80°/S | |
| Toàn bộ cỗ máy thích nghi với môi trường | -40°C-+60°C, đáp ứng các tiêu chuẩn như tác động rung động, tương thích pin, khuôn phun muối, IP67 trong cabin / IP66 cho toàn bộ máy, vv |
| Tổng tiêu thụ năng lượng | 300W |
| Cung cấp điện | DC48V, Được trang bị nguồn điện ổn định chống nước AC220 ± 20% V |
| Giao diện bên ngoài | 1 × 10Base-T/100Base TX, giao diện RJ45, giao diện nguồn điện, cổng điều khiển hàng loạt, v.v. |
| Trọng lượng | 35kg |
| Kích thước | 420mm × 280mm × 385mm (Các cấu hình khác nhau phụ thuộc vào điều kiện thực tế) |
