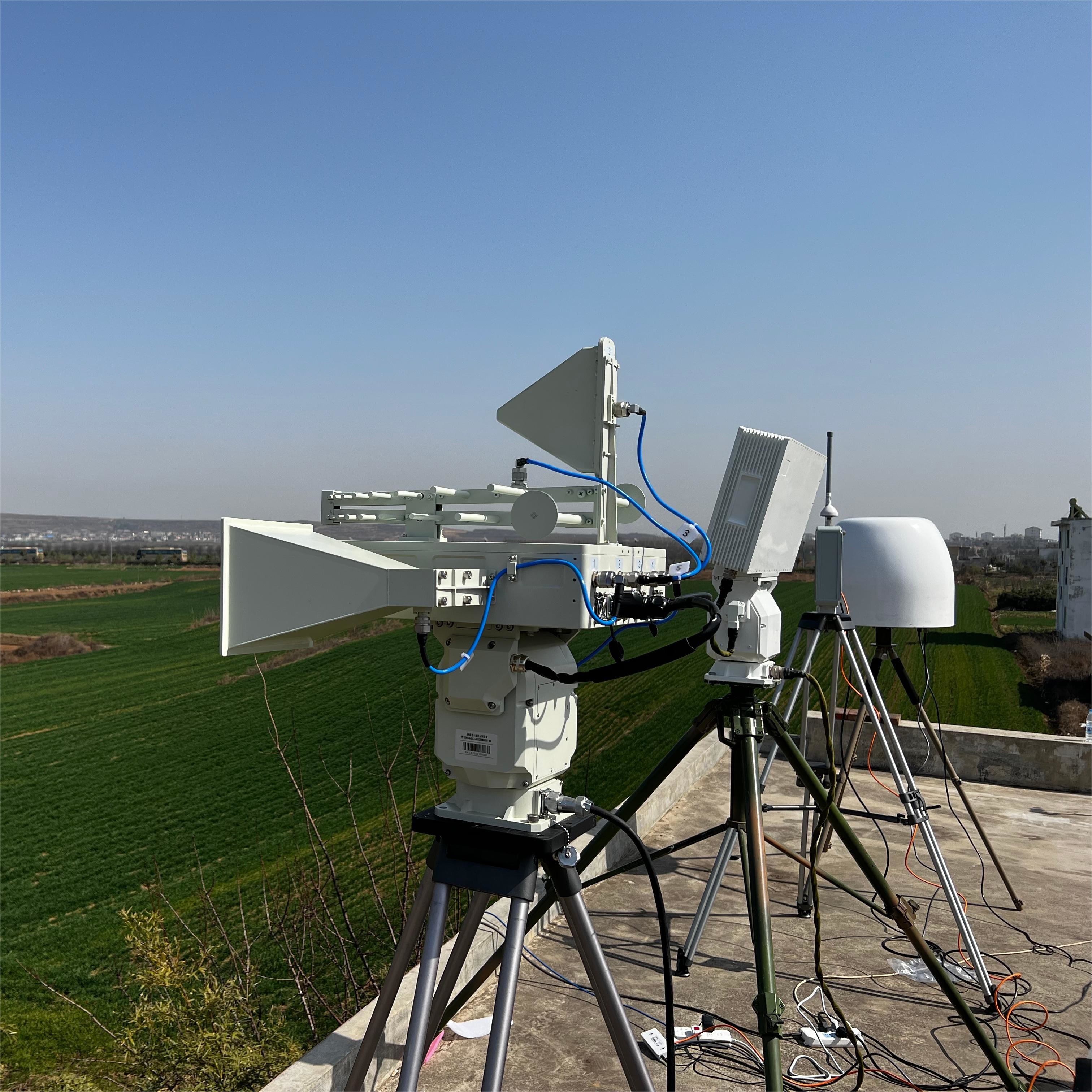

LT-FSP360 4 mặt Phase array radar+ Thiết bị tích hợp chống biện pháp định vị UAV loạt LT-UDA (Tự chọn)
Sản phẩm giới thiệu:
Các radar bốn mặt phased array sản xuất bởi công ty chúng tôi áp dụng hệ thống AESA (ActivePhased Array). băng tần hoạt động là trong băng tần X, với một phạm vi tần số từ 9,0 GHz đến 10,0 GHz.Nhiều biến đổi cấu trúc có thể được thiết kế theo các yêu cầu nhiệm vụ khác nhau, và tốc độ dữ liệu cao hơn có thể đạt được bằng cách hình thành nhiều loại mảng.
Thiết bị chống biện pháp định vị và định hướng UAV là một hệ thống tích hợp để phát hiện và cảnh báo UAV, nhận dạng mục tiêu, định vị, định vị, loại bỏ nhiễu,và kiểm soátNó có thể được trang bị các thành phần trên tàu, các thành phần lắp đặt cố định và các thành phần triển khai tạm thời, làm cho nó linh hoạt và phù hợp với các ứng dụng đa kịch bản.
Đặc điểm sản phẩm:
1Khả năng thu thập thông tin: Theo dõi nhiều mục tiêu đồng thời, phát hiện thời gian thực về tốc độ, quỹ đạo và vị trí không gian của mục tiêu.
2, Khả năng chống lộn xộn mạnh mẽ: Tích hợp nhiều thuật toán chống lộn xộn.
3Khả năng phủ sóng không phận: ăng-ten phased array hoạt động nhận ra sự phủ sóng toàn bộ không phận.
4, Khả năng thích nghi với môi trường: Các thiết bị có kích thước nhỏ, trọng lượng nhẹ và tất cả đều ở trạng thái rắn, với độ ổn định và độ tin cậy cao.
5, Phát hiện và định vị: Sử dụng phát hiện phổ thụ động và thụ động, tần số phát hiện là 20MHz-6GHz.Các ăng-ten tìm hướng và định vị nhiều mảng được sử dụng để nhận tín hiệu không dây từ máy bay không người lái trong khu vực phát hiệnSử dụng công nghệ phân tích giao thức không dây, hệ thống tự động phát hiện và xác định thông tin tọa độ và kinh độ, độ cao, tốc độ, hướng,và mô hình máy bay không người lái thường được sử dụng mã SN, điểm cất cánh và thông tin khác.
6, Loại bỏ nhiễu: Sử dụng công nghệ quét tần số kỹ thuật số tốc độ cao, thông qua nhiễu điện từ để đạt được sự can thiệp của định vị UAV, điều khiển từ xa,tín hiệu truyền hình truyền thông, để buộc UAV quay trở lại chuyến bay hoặc hạ cánh và có thể đạt được sự can thiệp chính xác đối với UAV được chỉ định,nhưng cũng có thể được cấu hình với các hình dạng ăng-ten khác nhau theo môi trường và yêu cầu ứng dụng, để đạt được hiệu suất tiết kiệm nhất và tốt nhất để đáp ứng các yêu cầu của phạm vi khu vực.
7, Nền tảng điều khiển: Dựa trên kiến trúc SOA, cung cấp các trang web với nhiều phương thức truy cập, chẳng hạn như ứng dụng,có thể cho phép kiểm soát truy cập và quản lý hơn 20 bộ thiết bị phát hiện và chống lại UAV, và hỗ trợ mở rộng trong tương lai cho các hệ thống hoặc thiết bị chống UAV khác, bao gồm radar, optoelectronics, lừa đảo, vv.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | Hai chiều Active Phased Array, Cấu trúc Array bốn mặt |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth: 360° |
| Độ nghiêng: -10° -20° | |
| Phạm vi:0.24km-26km | |
| Ázimut quét điện:±50° | |
| Phạm vi quét điện: ± 15 ° | |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | Phạm vi phát hiện đến xe ≥25km |
| Phạm vi phát hiện đến con người≥11.5km | |
| Phạm vi phát hiện đến UAV≥6km | |
| Phạm vi mù | 240m |
| Nghị quyết | Độ phân giải phạm vi: 10m |
| Độ phân giải Azimuth: 5° (bình thường) | |
| Độ phân giải pitch:8° ((Thông thường) | |
| Độ chính xác | Độ chính xác: 5m |
| Độ chính xác Azimut:0.4° | |
| Độ chính xác pitch:0.6° | |
| Độ chính xác tốc độ:1m | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-20m/s |
| Khả năng theo dõi mục tiêu | Số điểm được xử lý ≥ 150 lô |
| truyền năng lượng | 224w |
| Kích thước thiết bị | ≤680mm*400mm*205.6mm |
| Trọng lượng | ≤28kg (Màn hình đơn mặt) |
| Tên tham số | Giá trị tham số | |
| Thiết bị phát hiện | Phạm vi tần số phát hiện | 30MHz-6GHz |
| Phạm vi lấy nét: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (Dịch chọn) | ||
| Phương pháp phát hiện | Chứng nhận vô tuyến thụ động, nhận tín hiệu thụ động | |
| Khoảng cách phát hiện | 5-10km (Phạm vi khác nhau theo mô hình, UAV truyền điện > 0,1W) | |
| Phạm vi phát hiện | Khám phá toàn hướng | |
| Số lượng phát hiện mục tiêu | Khám phá đồng thời hơn 60 UAV | |
| Độ chính xác | Định hướng chính xác≤3° ((RMS) | |
| Độ chính xác vị trí ≤10m | ||
| Thiết bị đếm | Chế độ đếm | Ứng dụng chống nhiễu vô tuyến |
| Mục tiêu đối phó | Truyền hình máy bay không người lái, liên kết điều khiển chuyến bay, tín hiệu điều hướng | |
| Dải tần số đối lập | 20-6000MHz | |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((Tìm chọn) | ||
| Phạm vi đối lập | Tùy chọn cấu hình toàn hướng hoặc hướng | |
| Khoảng cách đối số | Hướng: 3-5km (Phạm vi đối số khác nhau tùy theo mô hình) | |
| Omnidirectional: 1.5-2km (Counter range khác nhau theo mô hình) | ||
| Tích hợp hệ thống | Kích thước | Thiết bị phát hiện:450mm*400mm |
| Thiết bị đếm:50mm*500mm*300mm | ||
| Trọng lượng | ≤45kg | |
| Tiêu thụ năng lượng | Khám phá bật:55W | |
| Sự can thiệp được bật:960W | ||
| Bảo vệ xâm nhập | IP67 | |
