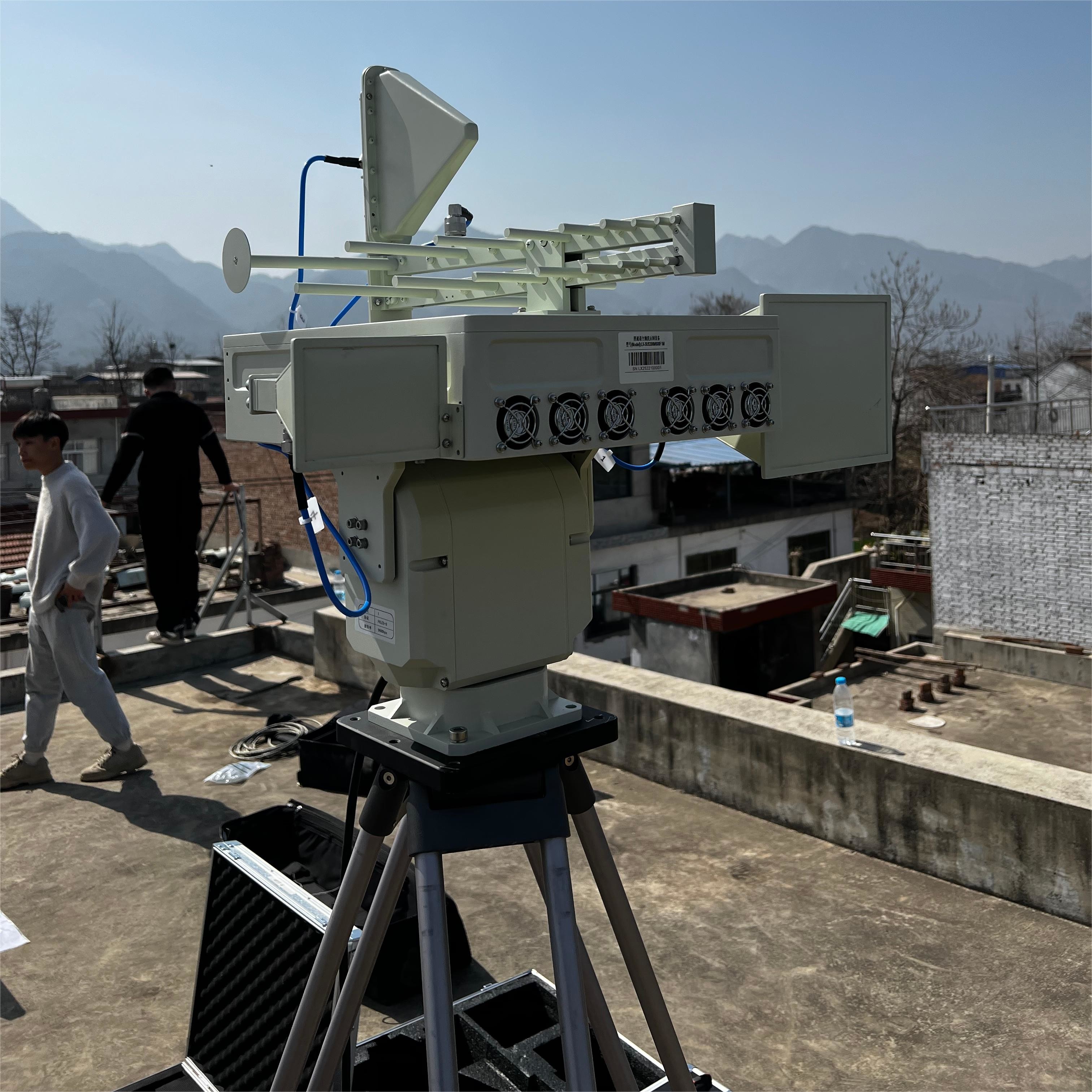

LT-AD01 2D Phase Array Radar+ LT-RFS30+ Thiết bị phát hiện và định vị UAV (Tự chọn)
Sản phẩm giới thiệu:
Radar phòng không được sản xuất bởi công ty chúng tôi có hệ thống quét pha hai chiều hoàn toàn hợp nhất và hoạt động.và toàn bộ thiết bị áp dụng một mô-đun, tất cả thiết kế trạng thái rắn để đảm bảo độ tin cậy của thiết bị.ngoài việc đáp ứng các chỉ số độ cứng và độ bền, thiết kế cũng tính đến bố trí, lắp đặt, dây điện, làm mát và các yêu cầu khác của một số lượng lớn các thiết bị điện tử.
Thiết bị nhận dạng và định vị UAV chủ yếu được sử dụng để phát hiện và xác định tất cả các loại tín hiệu vô tuyến điều khiển từ xa và truyền hình ảnh của UAV và để đo hướng và vị trí.Nó đạt được việc theo dõi và đánh dấu quỹ đạo UAV, tạo điều kiện cho nhà khai thác giám sát tình hình UAV trong khu vực được bảo vệ, đồng thời có khả năng trinh sát và cảnh báo sớm, xác định chính xác,danh sách đen và trắng, xác định giữa bạn bè hoặc kẻ thù trong chương trình công nghệ điều khiển chính xác UAV, và cảnh báo sớm và báo động.
Đặc điểm sản phẩm:
1, Theo dõi nhiều mục tiêu cùng một lúc, phát hiện thời gian thực về tốc độ mục tiêu, quỹ đạo và vị trí không gian.
2, Tích hợp một loạt các thuật toán chống lộn xộn mạnh.
3, ăng-ten phased array hoạt động để đạt được bảo hiểm không phận đầy đủ.
4Thiết bị có kích thước nhỏ, trọng lượng nhẹ và hoàn toàn ở trạng thái rắn, với sự ổn định và độ tin cậy cao.
5, Hệ thống cho thấy UAV có phạm vi hiệu quả cả gần và xa, với khoảng cách giám sát 5.000 mét.
6, Độ chính xác xác định hướng≤3°.
7, Với UAV và khả năng theo dõi người vận hành để phù hợp với nhiều môi trường ứng dụng khác nhau.
8, Hỗ trợ cả hai chế độ hoạt động độc lập và mạng (định vị giao điểm), cung cấp khả năng mở rộng tuyệt vời.
9, Hỗ trợ nhận dạng danh sách đen và trắng của máy bay không người lái, phân biệt giữa bạn bè và kẻ thù cho các cuộc tấn công chính xác.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | 2D Active Phase Array |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth ((Phân tích điện): ± 15,5° |
| Độ nghiêng (điện quét): ± 30° | |
| Azimuth ((Mỹ thuật quét):0°-360° | |
| Độ nghiêng ((Mỹ thuật quét):0°-90° | |
| Tốc độ ăng ten | ≤10 vòng/phút |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | ≥ 8 km (RCS=0,01m2) |
| ≥15,5km ((RCS=0,1m2) | |
| ≥25km ((RCS=1m2) | |
| Phạm vi mù | 240m |
| Nghị quyết | Độ phân giải phạm vi: 15m |
| Độ phân giải Azimuth ≥5° | |
| Độ phân giải độ cao ≥9° | |
| Độ chính xác | Độ chính xác khoảng cách ≥20m |
| Độ chính xác Azimuth ≥0.8° | |
| Độ chính xác độ nghiêng ≥0.8° | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-100m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 256W |
| Kích thước thiết bị phía trước | ≤686mm*411mm*145mm |
| Trọng lượng | ≤55kg |
| Tên tham số | Giá trị tham số |
| Phạm vi tần số phát hiện | 30MHz-6000MHz |
| Phạm vi lấy nét: 0.4,0.9,1.4,2.4,5.2,5.8GHz | |
| Phương pháp phát hiện | Chứng nhận vô tuyến thụ động, nhận tín hiệu thụ động |
| Khoảng cách phát hiện | 3km ((Phạm vi khác nhau theo mô hình, UAV truyền điện > 0,1W) |
| Phạm vi phát hiện | Khám phá toàn hướng |
| Số lượng phát hiện mục tiêu | Khám phá đồng thời hơn 20 UAV |
| Định vị đồng thời của hơn 6 UAV | |
| Độ chính xác | Định hướng chính xác≤1,5° |
| Độ chính xác vị trí≤10m | |
| Tỷ lệ thành công phát hiện | ≥98% |
| Thời gian phản ứng phát hiện | ≤3s |
| Kích thước | 215mm*280mm |
| Trọng lượng | ≤3kg |
| Bảo vệ xâm nhập | IP67 |
| Sử dụng | 4 hoặc nhiều thiết bị được kết nối mạng để sử dụng |
