LT-AD01 2D phased array radar + LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (Tự chọn)
Bảng giới thiệu sản phẩm:

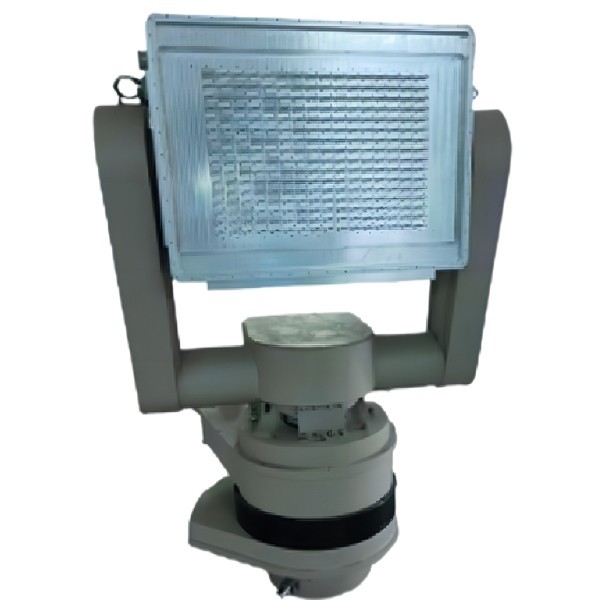

Radar phòng không được sản xuất bởi công ty chúng tôi có hệ thống quét pha hai chiều hoàn toàn hợp nhất và hoạt động.và toàn bộ thiết bị áp dụng một mô-đunThiết bị được sử dụng để phát hiện mục tiêu tốc độ cao, theo dõi và định vị.Ngoài việc đáp ứng các chỉ số độ cứng và sức mạnh, thiết kế cũng tính đến bố trí, lắp đặt, dây, làm mát và các yêu cầu khác của một số lượng lớn các thiết bị điện tử.

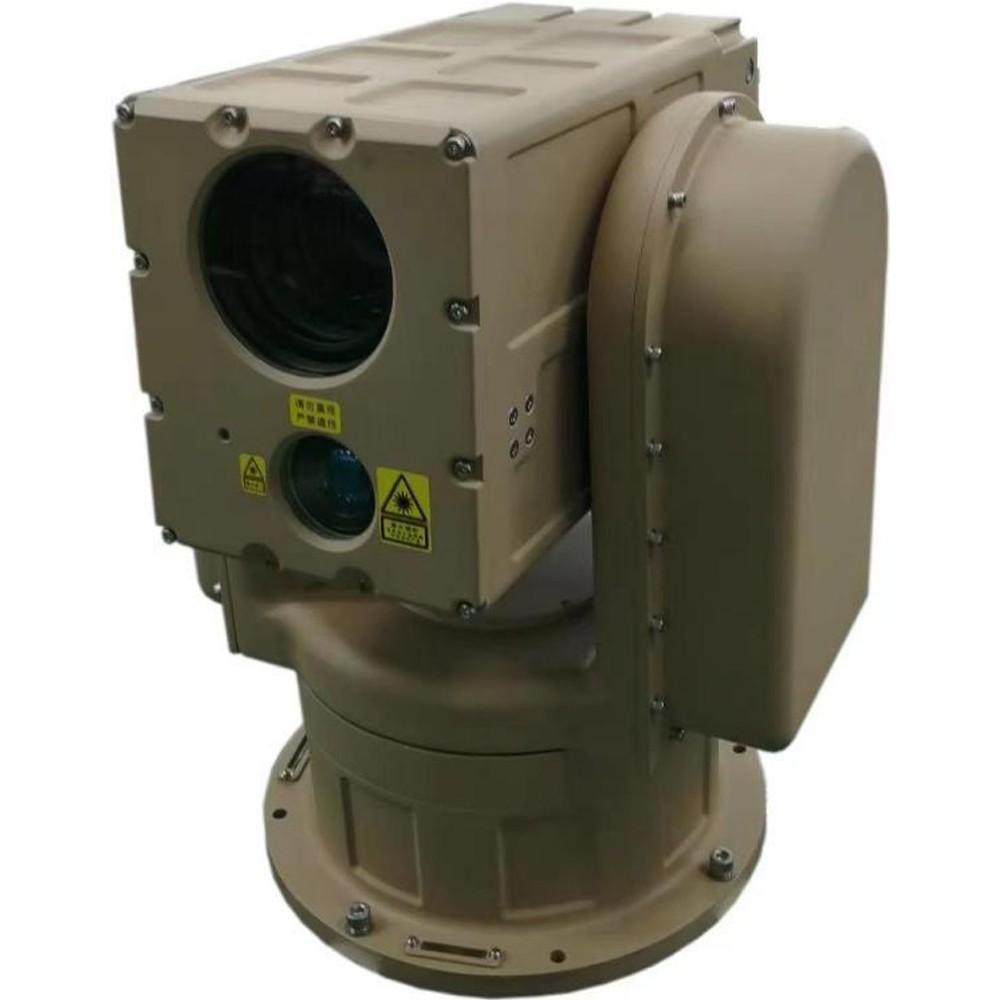

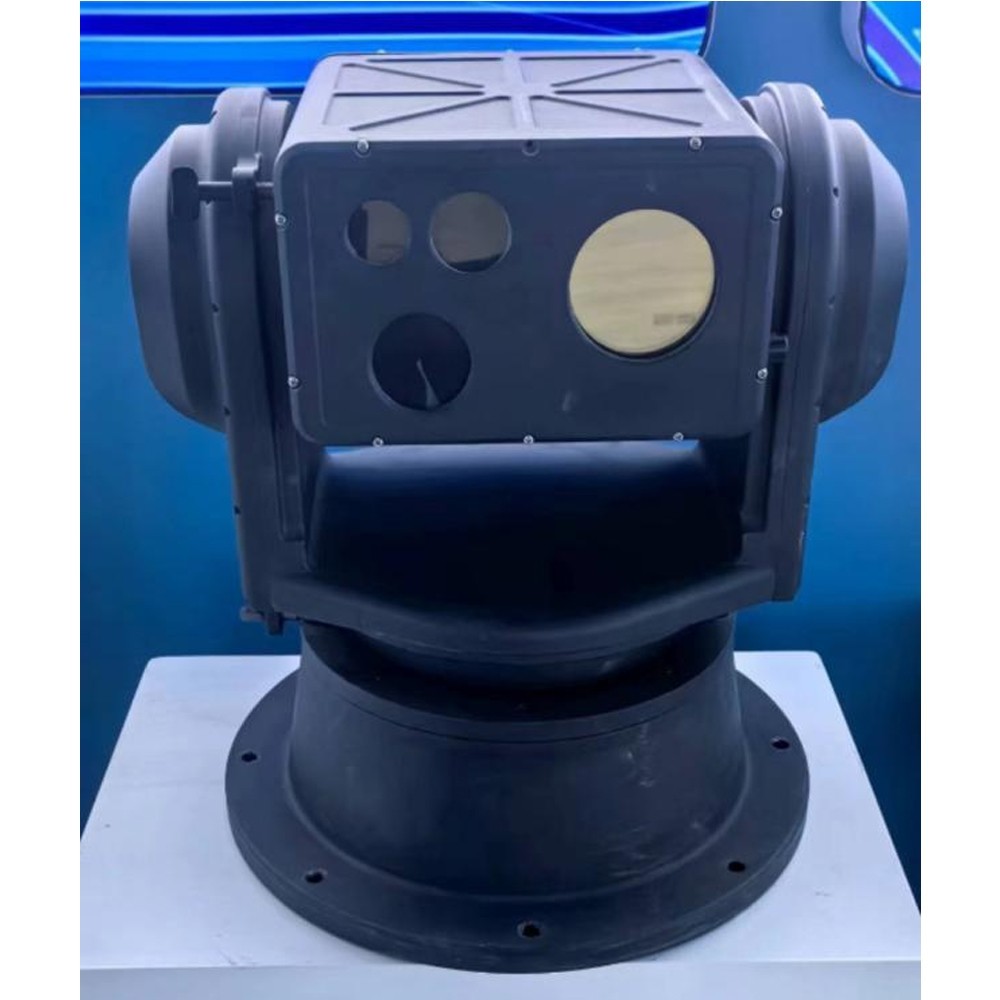

LT-B3 có tính linh hoạt và khả năng cơ động để nhắm mục tiêu bay ở độ cao thấp (UAV, bong bóng hóa học, chim sinh học) ở các vị trí không giới hạn.theo dõi khóa, phát hiện và cảnh báo. tích hợp với máy ảnh nhiệt hồng ngoại không làm mát, camera ánh sáng nhìn thấy, máy đo tầm xa laser và mô-đun thuật toán thông minh,nó có thể đạt được công việc giám sát liên tục không người lái ngày và đêmĐồng thời, nó áp dụng công nghệ thị giác ban đêm hình ảnh nhiệt hồng ngoại, có khả năng che giấu tốt, khả năng thâm nhập sương mù mạnh mẽ và không bị hạn chế bởi các nguồn ánh sáng.Nó có thể thích nghi liền mạch với thiết bị đầu cuối trên tàu như hệ thống radar liên kết, hệ thống phát hiện vô tuyến và hệ thống nhiễu toàn tần số.
Tính năng sản phẩm:
1, Theo dõi nhiều mục tiêu cùng một lúc, phát hiện thời gian thực về tốc độ mục tiêu, quỹ đạo và vị trí không gian.
2, Tích hợp một loạt các thuật toán chống lộn xộn mạnh.
3, ăng-ten phased array hoạt động để đạt được bảo hiểm không phận đầy đủ.
4Thiết bị có kích thước nhỏ, trọng lượng nhẹ và hoàn toàn ở trạng thái rắn, với sự ổn định và độ tin cậy cao.
5, Công nghệ lấy nét tự động nhận dạng thông minh đa vị trí, có thể đạt được thông qua nhiều phương pháp lấy nét và kích hoạt phương pháp để đạt được lấy nét nhanh.
6, Phần mềm điều khiển thiết bị front-end có thể được nâng cấp trực tuyến thông qua mạng, giúp bảo trì trong tương lai dễ dàng hơn nhiều.
7, chức năng định vị 3D, có khả năng phóng to và nhấp vào trung tâm khi chọn hộp, tạo điều kiện vận hành thiết bị.
8, Nạp điện máy quay PTZ tự kiểm tra có thể được trả lại vị trí không được thiết lập bởi người dùng hoặc vị trí mất điện, hỗ trợ chức năng khởi động từ xa.
9, Máy quay tốc độ biến đổi phổ quát đạt được giám sát góc mù toàn diện và định vị chính xác cao.
10Thiết kế chuyên nghiệp của vỏ, đẹp, nhẹ, mạnh mẽ, chống nhiệt độ cao, chống ăn mòn, chống nước và chống mưa axit.
11, Được trang bị khóa di chuyển, xe có thể bị khóa trong khi di chuyển nhanh; Đồng thời nó có thể được trang bị một cơ sở gắn flange ổn định và hấp thụ va chạm,có hiệu quả làm giảm rung động và bảo vệ sự ổn định của thiết bị.
12Được trang bị mô-đun tự động liên kết thông minh, mô-đun theo dõi tự động, mô-đun phát hiện tự động và có khả năng cung cấp thông tin phản hồi về mục tiêu trên không.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | 2D Active Phase Array |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth ((Phân tích điện): ± 15,5° |
| Độ nghiêng (điện quét): ± 30° | |
| Azimuth ((Mỹ thuật quét):0°-360° | |
| Độ nghiêng ((Mỹ thuật quét):0°-90° | |
| Tốc độ ăng ten | ≤10 vòng/phút |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | ≥ 8 km (RCS=0,01m2) |
| ≥15,5km ((RCS=0,1m2) | |
| ≥25km ((RCS=1m2) | |
| Phạm vi mù | 240m |
| Nghị quyết | Độ phân giải phạm vi: 15m |
| Độ phân giải Azimuth ≥5° | |
| Độ phân giải độ cao ≥9° | |
| Độ chính xác | Độ chính xác khoảng cách ≥20m |
| Độ chính xác Azimuth ≥0.8° | |
| Độ chính xác độ nghiêng ≥0.8° | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-100m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 256W |
| Kích thước thiết bị phía trước | ≤686mm*411mm*145mm |
| Trọng lượng | ≤55kg |
| Tên tham số | Giá trị tham số |
| Độ phân giải ánh sáng nhìn thấy được | 2MP / 4MP / 8MP tùy chọn |
| Độ dài tiêu cự của ống kính nhìn thấy được | 500mm |
| Độ phân giải hồng ngoại | 384X256/640X512 /1280X1024 Tùy chọn |
| Độ dài tiêu cự của ống kính hồng ngoại | 30-180mm; 6x Optical Zoom |
| Đo khoảng cách bằng laser | Độ dài sóng 1570nm |
| Năng lượng: 3km (UAV 0.3m) | |
| Tần số hoạt động:1Hz | |
| Tăng cường hình ảnh quang học | Máy quay quang sợi cao độ chính xác tùy chọn để duy trì hình ảnh ổn định và hoạt động trong khi xe đang di chuyển |
| Độ chính xác vị trí máy quay | ± 0.01 |
| Độ chính xác theo dõi máy quay | 1mrad |
| Phạm vi góc của máy quay | Phương diện ngang 0-360° không giới hạn vị trí xoay liên tục; |
| Độ cao ± 90 | |
| Tốc độ chuyển động của bàn xoay | Tối đa ngang 100°/S |
| Độ nghiêng tối đa 80°/S | |
| Toàn bộ cỗ máy thích nghi với môi trường | -40°C-+60°C, đáp ứng các tiêu chuẩn như tác động rung động, tương thích pin, khuôn phun muối, IP67 trong cabin / IP66 cho toàn bộ máy, vv |
| Tổng tiêu thụ năng lượng | 300W |
| Cung cấp điện | DC48V, Được trang bị nguồn điện ổn định chống nước AC220 ± 20% V |
| Giao diện bên ngoài | 1 × 10Base-T/100Base TX, giao diện RJ45, giao diện nguồn điện, cổng điều khiển hàng loạt, v.v. |
| Trọng lượng | 45kg |
| Kích thước | 420mm × 280mm × 385mm (Các cấu hình khác nhau phụ thuộc vào điều kiện thực tế) |
