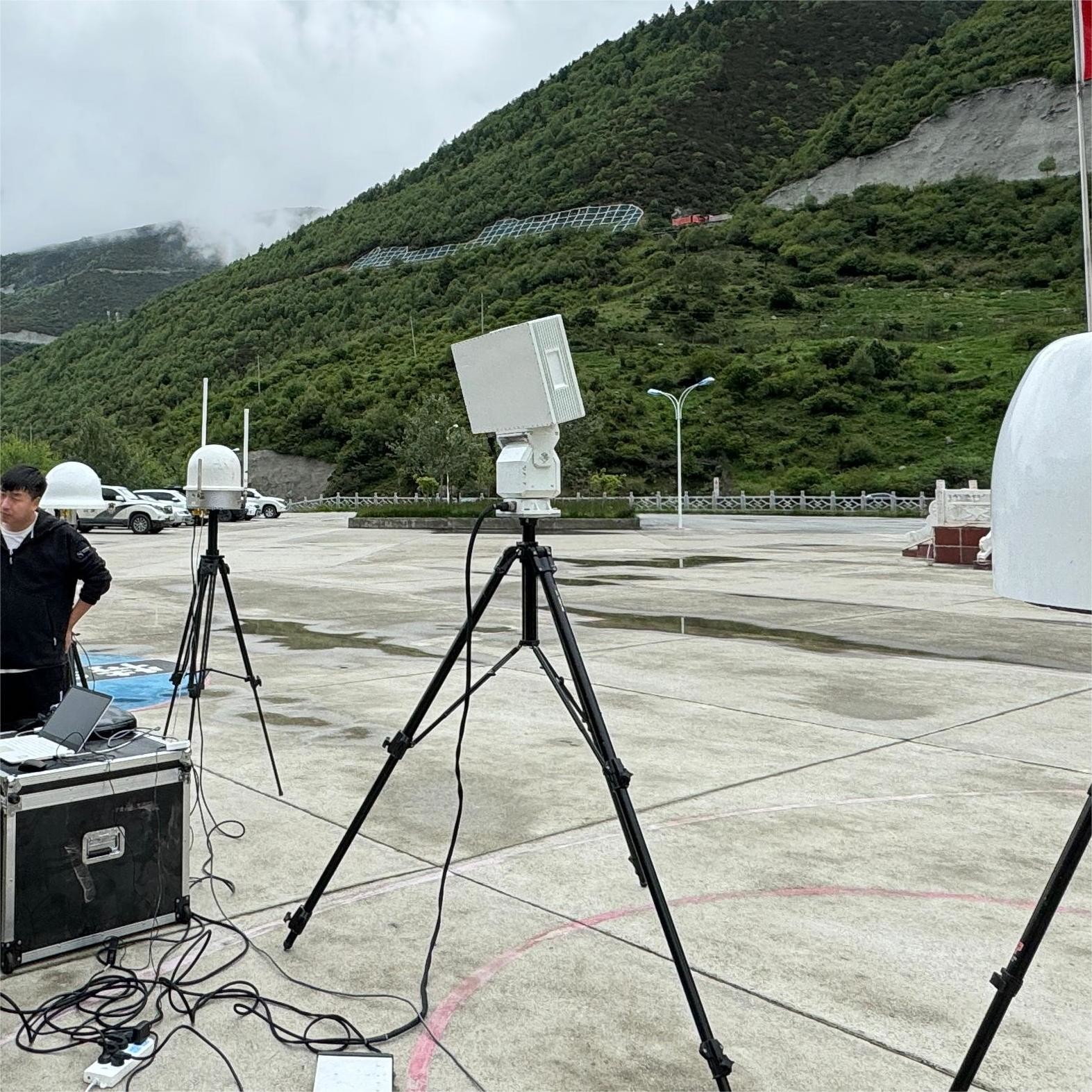

LT-AD01 2D Phase Array Radar+ Thiết bị tích hợp chống biện pháp định vị UAV loạt LT-UDA (Tự chọn)
Sản phẩm giới thiệu:
Radar phòng không được sản xuất bởi công ty của chúng tôi có hệ thống quét pha hai chiều hoạt động và liên kết hoàn toàn.và toàn bộ thiết bị áp dụng một mô-đun, tất cả thiết kế trạng thái rắn để đảm bảo độ tin cậy của thiết bị.ngoài việc đáp ứng các chỉ số độ cứng và độ bền, thiết kế cũng tính đến bố trí, lắp đặt, dây điện, làm mát và các yêu cầu khác của một số lượng lớn các thiết bị điện tử.
Thiết bị chống biện pháp định vị và định hướng UAV là một hệ thống tích hợp để phát hiện và cảnh báo UAV, nhận dạng mục tiêu, định vị, định vị, loại bỏ nhiễu,và kiểm soátNó có thể được trang bị các thành phần trên tàu, các thành phần lắp đặt cố định và các thành phần triển khai tạm thời, làm cho nó linh hoạt và phù hợp với các ứng dụng đa kịch bản.
Đặc điểm sản phẩm:
1, Theo dõi nhiều mục tiêu cùng một lúc, phát hiện thời gian thực về tốc độ mục tiêu, quỹ đạo và vị trí không gian.
2, Tích hợp một loạt các thuật toán chống lộn xộn mạnh.
3, ăng-ten phased array hoạt động để đạt được bảo hiểm không phận đầy đủ.
4Thiết bị có kích thước nhỏ, trọng lượng nhẹ và hoàn toàn ở trạng thái rắn, với sự ổn định và độ tin cậy cao.
5, Phát hiện và định vị: Sử dụng phát hiện phổ thụ động và thụ động, tần số phát hiện là 20MHz-6GHz.Các ăng-ten tìm hướng và định vị nhiều mảng được sử dụng để nhận tín hiệu không dây từ máy bay không người lái trong khu vực phát hiệnSử dụng công nghệ phân tích giao thức không dây, hệ thống tự động phát hiện và xác định thông tin tọa độ và kinh độ, độ cao, tốc độ, hướng,và mô hình máy bay không người lái thường được sử dụng mã SN, điểm cất cánh và thông tin khác.
6, Loại bỏ nhiễu: Sử dụng công nghệ quét tần số kỹ thuật số tốc độ cao, thông qua nhiễu điện từ để đạt được sự can thiệp của định vị UAV, điều khiển từ xa,tín hiệu truyền hình truyền thông, để buộc UAV quay trở lại chuyến bay hoặc hạ cánh và có thể đạt được sự can thiệp chính xác đối với UAV được chỉ định,nhưng cũng có thể được cấu hình với các hình dạng ăng-ten khác nhau theo môi trường và yêu cầu ứng dụng, để đạt được hiệu suất tiết kiệm nhất và tốt nhất để đáp ứng các yêu cầu của phạm vi khu vực.
7, Nền tảng điều khiển: Dựa trên kiến trúc SOA, cung cấp các trang web với nhiều phương thức truy cập, chẳng hạn như ứng dụng,có thể cho phép kiểm soát truy cập và quản lý hơn 20 bộ thiết bị phát hiện và chống lại UAV, và hỗ trợ mở rộng trong tương lai cho các hệ thống hoặc thiết bị chống UAV khác, bao gồm radar, optoelectronics, lừa đảo, vv.
| Tên tham số | Giá trị tham số |
| Hệ thống radar | 2D Active Phase Array |
| Dải tần số hoạt động | X Band |
| Phạm vi quét | Azimuth ((Phân tích điện): ± 15,5° |
| Độ nghiêng (điện quét): ± 30° | |
| Azimuth ((Mỹ thuật quét):0°-360° | |
| Độ nghiêng ((Mỹ thuật quét):0°-90° | |
| Tốc độ ăng ten | ≤10 vòng/phút |
| Phạm vi phát hiện ((Pd=0).8,Pfa=10-6) | ≥ 8 km (RCS=0,01m2) |
| ≥15,5km ((RCS=0,1m2) | |
| ≥25km ((RCS=1m2) | |
| Phạm vi mù | 240m |
| Nghị quyết | Độ phân giải phạm vi: 15m |
| Độ phân giải Azimuth ≥5° | |
| Độ phân giải độ cao ≥9° | |
| Độ chính xác | Độ chính xác khoảng cách ≥20m |
| Độ chính xác Azimuth ≥0.8° | |
| Độ chính xác độ nghiêng ≥0.8° | |
| Tốc độ phóng xạ mục tiêu | 0.8m/s-100m/s |
| Khả năng theo dõi mục tiêu | ≥ 200 lô |
| truyền năng lượng | 256W |
| Kích thước thiết bị phía trước | ≤686mm*411mm*145mm |
| Trọng lượng | ≤55kg |
| Tên tham số | Giá trị tham số | |
| Thiết bị phát hiện | Phạm vi tần số phát hiện | 30MHz-6GHz |
| Phạm vi lấy nét: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (Dịch chọn) | ||
| Phương pháp phát hiện | Chứng nhận vô tuyến thụ động, nhận tín hiệu thụ động | |
| Khoảng cách phát hiện | 5-10km (Phạm vi khác nhau theo mô hình, UAV truyền điện > 0,1W) | |
| Phạm vi phát hiện | Khám phá toàn hướng | |
| Số lượng phát hiện mục tiêu | Khám phá đồng thời hơn 60 UAV | |
| Độ chính xác | Định hướng chính xác≤3° ((RMS) | |
| Độ chính xác vị trí ≤10m | ||
| Thiết bị đếm | Chế độ đếm | Ứng dụng chống nhiễu vô tuyến |
| Mục tiêu đối phó | Truyền hình máy bay không người lái, liên kết điều khiển chuyến bay, tín hiệu điều hướng | |
| Dải tần số đối lập | 20-6000MHz | |
| 400MHz, 800MHz, 900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz ((Tìm chọn) | ||
| Phạm vi đối lập | Tùy chọn cấu hình toàn hướng hoặc hướng | |
| Khoảng cách đối số | Hướng: 3-5km (Phạm vi đối số khác nhau tùy theo mô hình) | |
| Omnidirectional: 1.5-2km (Counter range khác nhau theo mô hình) | ||
| Tích hợp hệ thống | Kích thước | Thiết bị phát hiện:450mm*400mm |
| Thiết bị đếm:50mm*500mm*300mm | ||
| Trọng lượng | ≤45kg | |
| Tiêu thụ năng lượng | Khám phá bật:55W | |
| Sự can thiệp được bật:960W | ||
| Bảo vệ xâm nhập | IP67 | |
